节点编辑

复制链接

1.节点状态说明

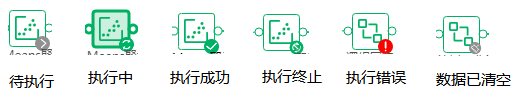

对于可运行节点,在节点右下角会显示节点状态。节点状态共有6种,包括待执行、执行中、执行成功、执行终止、执行错误和数据已清空。

DepthAnalysis_NodeStatus

待执行:未运行的节点。

执行中:正在运行的节点。

执行成功:执行完成并成功的节点。

执行终止:停止执行的节点。

执行错误:执行报错的节点。

数据已清空:执行完成后,关闭实验再次打开,节点中的数据会被清空。

2.全局编辑

2.1选中

单击可以选中单个节点,也可以按 Ctrl 键或用鼠标框选,对节点进行多选。选中的节点背景颜色加深。

选中节点后可以通过鼠标移动节点位置,支持多节点一起移动。

2.2右键菜单

选中节点,点击右键,弹出右键菜单。

编辑子流程:点击打开子流程节点的编辑页面。(子流程节点特有)

重命名:可以对节点进行重命名。支持鼠标双击节点名称后名称变为可编辑状态。

剪切:节点背景颜色变浅,可以实现节点的剪切操作,并保存已配置的参数及已选择的列。支持快捷键Ctrl+X。可以选择多个节点剪切。

复制:可以实现节点的复制操作,并保存已配置的参数及已选择的列。支持快捷键Ctrl+C。可以选择多个节点复制。

粘贴:点击画布空白区域粘贴,将剪切或复制的节点粘贴到鼠标指针所属区域。支持快捷键Ctrl+V,可以跨实验粘贴。可以选择多个节点粘贴。

删除:点击节点右键菜单点击删除,或者点击键盘delete 键进行删除,能够删除节点以及节点的输入、输出连线。可以选择多个节点删除。

剪切并连接:当连线唯一的三个以上节点相连,在去掉中间节点后,前后两个节点可相连时,选择非两边的节点,在节点上点击右键,菜单中显示“剪切并连接”,选择后此节点的两边的节点自动连接,被剪切的节点可以再次粘贴。

删除并连接:当连线唯一的三个以上节点相连,在去掉中间节点后,前后两个节点可相连时,选择非两边的节点,在节点上点击右键,菜单中显示“删除并连接”,选择后此节点的两边的节点自动连接,该节点即删除。

保存为组合节点:实现节点的保存和复用。支持单个、多个节点的保存,包括节点的参数值、已选择的数据列、连线关系、属性等。选择节点后,通过右键单击保存为组合节点,选择保存路径,根目录为操作列表的组合节点文件夹。可通过拖拽到画布实现已保存的节点的复用。如保存多个节点,拖出后也是多个节点,且保留连线关系。

刷新:可以更新同步数据或者参数信息。

3.数据集节点

打开数据集:可以将数据集在创建数据集模块中打开。(集成时此功能不可用)

4.算法&脚本节点

运行到此节点:表示从工作流的第一个节点运行到此节点结束。

运行此节点:只运行当前节点。

从下一个节点开始运行:从选中节点的下一个节点开始运行。

重置:对于运行过的节点可以重置运行过的数据。
