血缘分析入口

<< Click to Display Table of Contents >>

当前位置:  管理系统 > 血缘分析

血缘分析入口

复制链接

1. 数据集上查看血缘

数据集上的血缘分析功能可以方便直观的查看已经制作好的数据集使用信息,所有类型的数据来源都会以类似组织图的形式展示出来。

数据集列表管理处可以查看数据集相应的数据血缘信息,血缘分析页面有两个入口,分别是数据集列表顶端工具栏的【更多 > 查看血缘】和单个数据集的【更多 > 查看血缘】,分别如下图所示。

数据集列表顶端工具栏的【更多 > 查看血缘】。

clip0324

单个数据集的【更多 > 查看血缘】。

clip0323

如果是点击数据集列表顶部工具栏上的【更多 > 查看血缘】,右侧展示出初始血缘分析页面,可选择是否显示影响分析、血缘分析、组件节点、超链接报告,如下图所示。

Query_Lineage1

如果是点击单个数据集的更多按钮,然后打开血缘分析页面,这时候将会展示选中的数据集的血缘分析结果,可选择是否显示影响分析、血缘分析、组件节点、超链接报告,如下图所示。

Query_Lineage2





2. 报告上查看血缘

制作报告上查看血缘

制作报告页面可以查看报告相应的数据血缘信息,血缘分析页面也有两个入口,分别是报告列表顶端的【更多 > 查看血缘】和单个报告的【更多 > 查看血缘】,如下图所示:

报告列表顶端工具栏的【更多 > 查看血缘】。

db_bloodline3

单个报告的【更多 > 查看血缘】。

db_bloodline4

若点击报告资源顶端工具栏的【更多 > 查看血缘】,需要下拉选择资源,可选择是否显示影响分析、血缘分析、组件节点、超链接报告,如下图所示。

db_bloodline10

从单个报告的【更多 > 查看血缘】,会自动选择该资源,并展示血缘关系,可选择是否显示影响分析、血缘分析、组件节点、超链接报告,如下图所示。

db_bloodline5





查看报告上查看血缘

查看报告页面可以查看血缘分析结果,如果查看报告选择的是树状模式,可以通过点击报告列表顶端工具栏的【更多 > 查看血缘】和单个报告的【更多 > 查看血缘】,来查看血缘分析,这部分和编辑报告类似,这里就不重复介绍了。

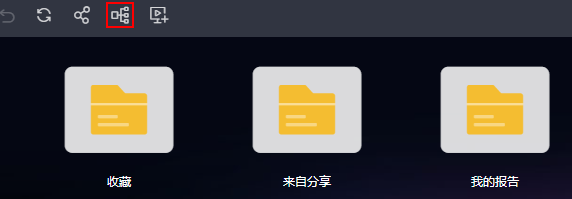

如果查看报告选的是图标模式,可以通过点击工具栏上的血缘分析按钮,来打开血缘分析页面,如下图所示。

db_bloodline8

3.深度分析实验上查看血缘

深度分析实验列表管理处可以查看实验相应的数据血缘信息,血缘分析页面有两个入口,分别是实验列表顶端工具栏的【更多 > 查看血缘】和单个实验的【更多 > 查看血缘】,分别下图所示。

实验列表顶端工具栏的【更多 > 查看血缘】。

DepthAnalysis__bloodline

单个实验的【更多 > 查看血缘】。

DepthAnalysis__bloodline1

如果是点击实验列表顶部工具栏上的【更多 > 查看血缘】,右侧展示出初始血缘分析页面,可选择是否显示影响分析、血缘分析、组件节点、超链接报告,如下图所示。

DepthAnalysis__bloodline2

如果是点击单个实验的【更多 > 查看血缘】,这时候将会展示选中的实验的血缘分析结果,可选择是否显示影响分析、血缘分析、组件节、超链接报告,如下图所示。

DepthAnalysis__bloodline3
