1. 概述

1.1 应用场景

随着海洋牧场的快速发展，牧场海域安全监控尤为重要，为了避免过往船只误入养殖区域造成不必要的损失，管理人员可利用地理电子围栏实时监控牧场区域经过的船只。

1.2 基本要求

2. 制作过程

1）在数据集模块中创建excel数据集，原始数据如下图。

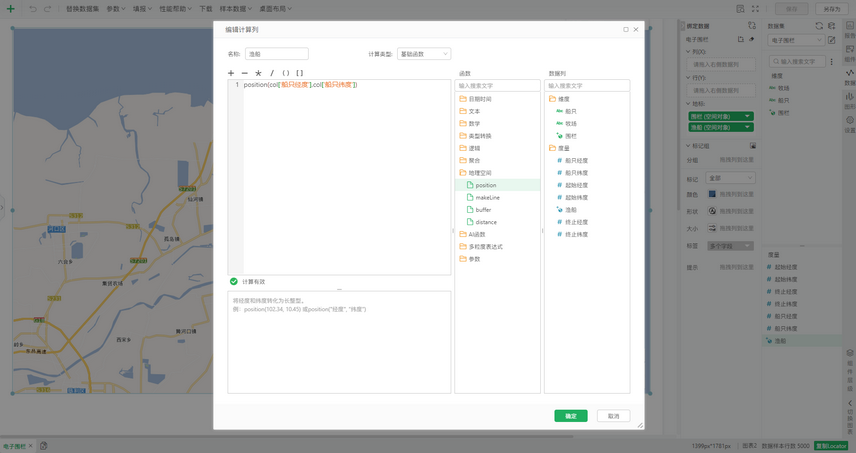

2）报告中拖入GIS地图组件。在右侧数据栏更多菜单中新建计算列，通过使用空间函数position、makeline来获得所需的“渔船”、“围栏”地理计算列。

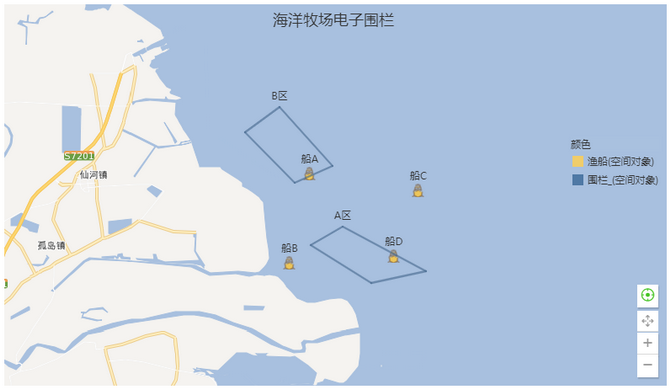

3）将“渔船”、“围栏”空间函数计算列拖入【地标】，并在【标记组>标记（围栏_(空间对象))>大小】中的高度调整围栏的线条弧度，将其设置为0以便获得直线。

4)在【标记组>标记（渔船_(空间对象))>形状】选择自定义图标渔船。并将“船只”纬度列拖入【标签】。
