父子格设置

<< Click to Display Table of Contents >>

当前位置:  设计可视化分析报告 > 可视化组件 > 表格 > 自由式表格 > 单元格

父子格设置

复制链接

1.概述

1.1 应用场景

自由表的父单元格场景主要涉及单元格之间的父子关系,这种关系用于确定数据展示的逻辑和扩展样式。

1.2 功能简介

本章节主要介绍父单元格的使用方法。

2.功能说明

【纵向/横向父单元格】可以选择父单元格,会按照父节点的展开方式进行纵向/横向展开,数据之间有父子依赖关系。支持选择不同扩展类型的格子作为父单元格。

db_complexform_free56_zoom49

您也可以点击选择按钮db_complexform_free63_zoom61更方便的选择横纵向父单元格:点击后进入选择模式,此时点击可选的单元格,将点击的格子设置为父单元格,可以依次点击切换。

db_complexform_free6_zoom49

单元格顶部、左侧有合并单元格时,产品自动设置父单元格情况如下:

纵向父单元格:同一列上的多个单元格合并为一个单元格,合并单元格上绑定维度列,默认为纵向扩展类型,再在其右侧的单元格上绑定维度列或度量列,合并单元格会自动设置为其右侧单元格的纵向父单元格。

横向父单元格:同一行上的多个单元格合并为一个单元格,合并单元格上绑定维度列,并设置为横向拓展类型,再在其下方绑定度量列或者维度列,维度列同样也设置为横向拓展类型,合并单元格会自动设置为其下方单元格的横向父单元格。

说明:

绑定度量列的单元格顶部存在横向拓展的合并单元格,左侧存在纵向拓展的合并单元格,会同时设置该单元格的横向父单元格和纵向父单元格。

举例:

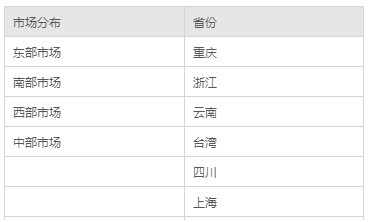

市场分布和省份之间是有依赖关系的,东部市场不应该包含西部省份的数据,比如重庆,我们在自由式表格中绑定“市场分布”、“省份”,并设置纵向扩展,当不设置父单元格时,两个字段的数据没有任何依赖关系,结果如下:

db_complexform_free37

为了只展示对应市场下的省份,需要给“省份”字段设置纵向父单元格为“市场分布”,如下图:

db_complexform_free38

扩展后数据存在依赖关系,如下图:

db_complexform_free39
