用户可通过地图来统计不同区域的销售等指标。

地图分为两种数据类型，一种是区域数据，一种是点数据，具体名称请参考下表。其中 ‘ 自定义 ’ 是用户提供的地图数据。



区域数据四两种渲染方式：区域渲染、点渲染、迁徙渲染、热力渲染，用户可在已绑定字段的下拉列表中选择渲染类型；而点数据不支持区域渲染，只能是点渲染、迁徙渲染、热力渲染。



❖地图定位

地图中有两种方式来定位，通过经纬度来定位与通过地标来定位。

•通过经纬度来定位

经纬度接收的字段类型为处于维度和度量目录下的数值类型的字段。

如果是第一次绑定经纬度字段，会根据经纬度数据自动匹配相应的国家地区。

在绑定的度量字段的下拉列表中，可以设置地理信息，例如：世界国家，中国，美国等。

经纬度的数据类型为点数据，可以在绑定的度量字段的下拉列表中选择渲染方式：点渲染、迁徙选取或热力渲染。

•通过地标来定位

地标行接收的字段类型为字符串类型，在地标处绑定字段时，首先要将字段转换为地图列才能进行绑定，如下图所示：

若是用户第一次编辑地图列会弹出提示对话框：地图列是全局属性，继续修改？若选择 “ 是 ” 并勾选 “ 记住我的选择 ” 则修改属性并且以后将不再弹出此提示，若选择 “ 否 ” 则不修改。如果不慎误选了 “ 记住我的选择 ”，则需先退出产品再清除浏览器（cookie）缓存，即可。选择 “ 是 ” 打开地图设置对话框，如图：



【地图范围】选择地图的地理信息，例如世界国家，世界省份，世界城市，世界县城，中国，美国等。

【展示层级】地图数据展示的最小层级，根据选择的地图范围的不同，层级可选的不同，参考本节最上方的表格。

【展示形式】地图的匹配数据的展示类型，可选择区域形式展示或者展示为点。

【匹配数据】打开地理数据匹配对话框，进行数据匹配，如下图：

本产品提供了四种匹配算法，已匹配的数据将在地图中显示，数据全部匹配确定后，地图列对话框中的地理数据匹配项会变成数据已匹配，确定后，结果如下图所示：

【隐藏无数据区域】勾选后会优化地图展示范围，如图所示：

➢说明：地理数据匹配支持自动匹配：绑定地图列，或是打开报表时，如果地图列数据有更新，数据会自动进行匹配。



❖渲染类型

用户可在已绑定字段的下拉列表中选择类型：区域渲染、点渲染、迁徙渲染、热力渲染。用户可选择世界或者某个特定国家的地图，展现形式为区域渲染、点渲染、迁徙渲染或热力渲染，迁徙渲染、热力渲染详见迁徙图、热力图。

世界地图且为区域渲染如下图所示：

中国地图且为点渲染如下图所示：

当地图选择的类型为点渲染的时候，可以将 map 上面的点标记为饼图，只需要在美化界面上绑定相应的字段，如下图所示：



❖自定义地区数据

支持地理区域编组行为，可按大区显示（如华中、华南...），可对省、市等同级别的地理数据设定组合，变为一个区域进行展示。

在展示层级中点击自定义，如下图所示：

点击自定义后出现“自定义设置”按钮，点击进入自定义dialog.

地理信息不同时，可分别对该层次的数据进行编组：

•世界

当地图范围选择世界时，在自定义设置对话框中，层级选择大洲，地理数据为大区，则未分组数据为世界大洲的数据，如图所示：

以大洲举例，地图范围为世界的时候，层级还可以选择为国家，省，城市，县城。

【分组到“其他”】勾选此选项会生成名称为 “其他” 的分组 , 如果有的数据没有进行分组，则会放到“其他” 分组下面。

【新建分组】点击分组区域的新建按钮会生成分组 , 默认名称是 分组 1, 分组 2......，新建后光标会选中并能修改分组名称，新建的分组可以从右侧拖入地理数据。

【重命名】选中某个分组，点击重命名能够对分组修改名称。

【删除】选中某个分组，点击取消分组，当前分组被清除。

【重置】清除所有的分组。

•国家

以地图范围选择为中国举例，自定义设置的页面如下图所示，默认的分组信息为中国大区的信息，可以通过新建分组，重命名等操作进行自定义：

  产品提供了中国的默认大区：

o东北：吉林、辽宁、黑龙江；

o华东：上海、安徽、山东、江苏、浙江、福建；

o华中：江西、河南、湖北、湖南；

o华北：内蒙古、北京、天津、山西、河北；

o华南：广东、广西、海南；

o港澳台：台湾、澳门、香港；

o西北：宁夏、新疆、甘肃、陕西、青海；

o西南：云南、四川、西藏、贵州、重庆；

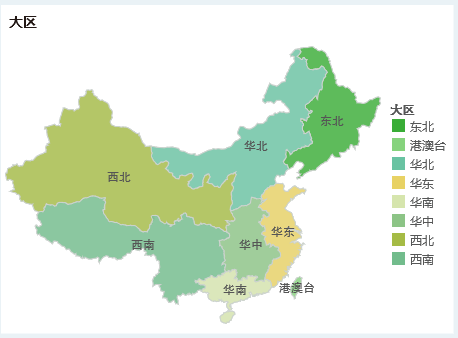

  数据匹配后，就可以画出大区分组的中国地图，如图：

如果用户需要将中国按照自己设置的分组进行展示，可以对默认大区分组数据进行编辑。

➢说明：澳大利亚、法国、加拿大、美国、日本、英国设置自定义大区时，使用方法同中国。



❖地图钻取

Map 天生就存在着一定的层次（Hierarchy），比如一开始是全球，用户可以选中国，下钻，显示中国的各个省，选中广东，下钻，可以显示广东的各个城市，也可以通过上钻返回。地图的定义有两种，一种是通过地标列，另外一种是通过 x， y 经纬度的绑定，第一种才支持钻取，第二种无所谓上下层级关系，所以不支持。



当用户绑定带有层次的字段后，在地图上直接点击右键就可以直接上钻或者下钻，如下图所示：

大区也支持下钻，设置层次后，在地图上直接点击右键就可以进行钻取，如图所示：



❖地图颜色

地图共有四种颜色，地图背景色是默认的灰色，数据区颜色可通过美化界面上的颜色进行修改。非数据区颜色和地图块之间分割线的颜色可通过在bi.properties里设置来修改其默认的颜色。例如要将非数据区域颜色设置为浅绿色，地图块分割线设置为红色，则通过在 bi.properties 里加入 map.empty.color=10018698,map.line.color=16711680 然后重启 tomcat 即可。注意颜色要用 int 类型的十进制数表示。
