组合，即把多个组件组合为一个整体。组内成员最外围的边界即为组合整体的边界。智能布局下，一个固定组件和多个悬浮组件或多个悬浮组件之间能够进行组合。组合后，整体可与其他组件（包括组合中的组件）或组合再次组合，无嵌套关系。

➢注意：容器类组件（过滤容器、选项卡）及其内部组件不能与其他组件组合。



❖组合组件的悬浮

组合整体支持悬浮，但组合内的组件不支持悬浮。悬浮后组合大小、位置不变，处于布局上层，下层为智能布局的组件，实现自动调整。悬浮的具体操作与效果，请参考悬浮组件章节。



❖组合组件在仪表盘上的位置

当悬浮组件与悬浮组件组合时，组合整体仍然是一个悬浮组件，组合前后，组件位置不变。

当悬浮组件与固定组件组合时，组合整体作为一个固定组件插入到原固定组件位置。

组合前：

组合后：



智能布局下，取消组合的组件全部成为悬浮组件（即使组合前是固定组件），组件大小、位置不变。



❖移动组合组件

组合整体无论是固定状态还是悬浮状态，都可以通过鼠标拖拽移动位置。组合组件的整体移动操作及规则，与其他组件相同，具体请参考移动组件章节。

组合内部的组件，可在组件格子的范围内，任意移动。如下图所示。



❖调整组合组件大小

组合整体无论是固定状态还是悬浮状态，都可以调整组合整体的大小。组合组件的尺寸调整操作及规则，与其他组件相同，具体请参考调整组件大小章节。

组合内部的组件，可在组件格子的范围内，任意调整大小。而组合整体的外围边界不会发生变化。如下图所示。



❖组合组件的叠放层次

智能布局下，可调整悬浮状态的组合整体与其他悬浮组件的叠放层次，也可以调整组合中成员的组内层次。智能布局下，组合为固定状态时，组合整体没有叠放层次，同智能布局中的其他组件一样位于最底层。

组合整体与其他组件的叠放层次

智能布局下，只有组合组件与其他组件都处于悬浮状态时，才能设置叠放层次。

以下图为例，柱图和饼图为一个悬浮的组合组件，文本组件为一个悬浮的非组合组件。

选中位于上层的文本组件，点开组件更改多菜单选择“叠放层次”->“到底部”。

该例中，原本位于上层的文本组件被放置到底层，下层的组合组件被置于上层，挡住了下层的文本组件。如下图所示。

组合内成员的组内叠放层次

以下图为例，柱图和饼图组件为一个组合组件。

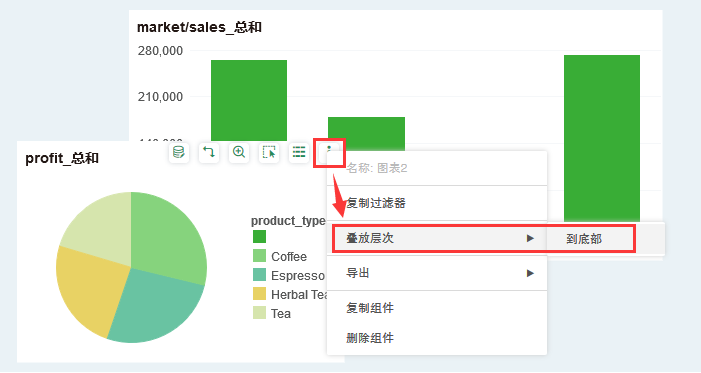

选中组合中位于上层的饼图，在组件更多菜单选择“叠放层次”->“到底部”。

该例中，原本位于上层的饼图被放置到底层，下层的柱图被置于上层，挡住了下层的饼图组件。如下图所示。



❖在选项卡中添加组合组件

当组合组件和选项卡组件同时为悬浮状态，或者同时为固定状态时，组合整体可以添加到选项卡组件中，即添加到选项卡时，如果选项卡为悬浮状态，那么只能添加悬浮状态的组合组件；选项卡为固定状态，那么只能添加固定状态的组合组件。

从选项卡中提出组合时，如果选项卡为悬浮状态，那么脱离的组合组件也为悬浮状态；如果选项卡为固定状态，那么脱离的组合也为固定状态。



❖取消组合

取消组合，即解除多个组件间的整体关系。取消组合时，既可以同时解除一个组合内所有组件的组合关系，也可以只解除组合内的部分组件和其他组件的组合关系。智能布局下，取消组合的组件全部显示为悬浮（包括含有固定组件的组合），组件大小、位置不变。

整体取消组合

选中组合整体，右键->“取消组合”按钮，组合内所有组件均解除组合关系。

部分取消组合

选中组合内部单个或多个组件组合，右键->“取消组合”按钮，选中的组件脱离组合，其余组件仍维持组合关系。
