决策树是一种用于对实例进行分类的树形结构。决策树由节点（node）和有向边（directed edge）组成。节点的类型有两种：内部节点和叶子节点。其中，内部节点表示一个特征或属性的测试条件（用于分开具有不同特性的记录），叶子节点表示一个分类。

一旦我们构造了一个决策树模型，以它为基础来进行分类将是非常容易的。具体做法是，从根节点开始，用实例的某一特征进行测试，根据测试结构将实例分配到其子节点（也就是选择适当的分支）；沿着该分支可能达到叶子节点或者到达另一个内部节点时，那么就使用新的测试条件递归执行下去，直到抵达一个叶子节点。当到达叶子节点时，我们便得到了最终的分类结果。

拖拽一个数据集和一个决策树节点到编辑区，连接数据集和决策树节点。



❖决策树模型的配置

添加决策树模型到实验后，可通过右侧的“配置项目”页面，对模型进行设置。

【分裂方法】包含信息增益和Gini系数。

• 信息增益：划分前后，子集纯度的提升值。

• Gini系数：在样本集合中一个随机选中的样本被分错的概率。

【分裂节点最小样本数】样本数小于该值该节点将不进行分裂。默认值20。

【叶节点最小样本数】样本数小于该值，该分支将被剪除。默认值7。

【复杂度参数】每次分裂会计算一个复杂度，当复杂度大于该参数值不再进行分裂。默认值0.01。

【最大深度】决策树的最层次数。默认值6。

【交叉验证】通过交叉验证可以得到最优的方程。默认值是10。

【因变量】从下拉列表中选出需要作为因变量的字段。任何一个系统（或模型）都是由各种变量构成的，当我们分析这些系统（或模型）时，可以选择研究其中一些变量对另一些变量的影响，那么我们选择的这些变量就称为自变量，而被影响的量就被称为因变量。

【自变量】从选择列对话框中选出需要作为自变量的字段。



❖运行实验模型

当用户完成模型的配置后，点击决策树节点，右键菜单中选择“运行”，即可运行该模型，开始运行后，编辑区右上方开始计算运行时间。你也可以直接点击编辑区上方的“运行全部”来运行你所设置的实验模型。

运行成功后，会弹框输出模型结果，点击收缩图标，查看节点状态，显示节点成功，如下图所示。

如果运行失败，节点会提示失败，鼠标悬浮在节点上可查看失败原因，如下图所示。



❖查看模型结果

决策树模型运行成功后，会弹框输出模型结果，自动切换到“结果展示”页面，查看实验模型的结果，再次运行时则不会自动切换，可以手工切换至结果展示页面。

•树形结果

分类结果有两种，二分类和多分类。当因变量只有两个不同值时是二分类；当因变量有多于两个不同值时是多分类。节点最上方是节点编号。节点内有两行，第一行是该节点最终分类；当为多分类时第二行是该节点各种分类的概率值，当为二分类时第二行是该节点是主分类的概率值。yes和no代表是否满足条件，来确定分支方向。节点颜色代表纯度。

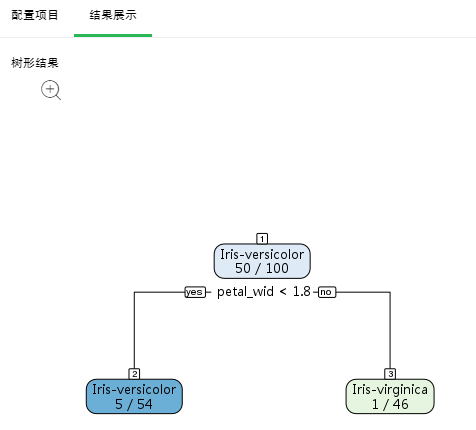

二分类树形结果展示如下：

➢注意：主分类是绿色节点，蓝色节点的5/54表示Iris-versicolor是Iris-virginica的概率值。

多分类树形结果展示如下：

点击放大按钮，可放大图片以更清晰的查看图片。



•节点分类情况

列出所有叶子节点的信息。

【节点编号】叶子节点的编号。

【类别】叶子节点的类别。

【判别条件】从根部到该叶子节点的判别条件。

【节点样本数】叶子节点的样本数。

【误分样本数】错误分类的样本数。

【复杂度参数】每个叶子节点的复杂度参数。



•混淆矩阵

预测结果的情形分析表，当有数据分区时还可查看验证集的分析表。

横向表头是真实值，纵向表头是预测值。整数值代表样本个数，百分数是样本个数占总样本个数的比例。精确度为真实值和预测值相同的比例总和。



❖保存为训练模型

决策树模型运行成功后，可通过连接“保存为训练模型”节点将模型保存。只有将模型保存为训练模型，才可以在制作报告模块进行可视化的应用。在左侧训练模型的目录下，可以查看决策树训练模型 。



❖保存为PMML文件

当模型节点训练完成后会生成与之对应的PMML文件，用户可通过连接保存为PMML文件节点，选择“保存为PMML文件”,将生成的PMML文件导出到本地，进而用于其他的平台使用。



❖决策树节点重命名

在决策树节点的右键菜单中，选择“重命名”，可以对节点进行重命名。



❖删除决策树节点

在决策树节点的右键菜单中，选择“删除”或者点击键盘 delete 键进行删除，能够删除节点以及节点的输入、输出连线。



❖刷新决策树节点

在决策树节点的右键菜单中，选择“刷新”，可以更新同步数据或者参数信息。
