热力图

Previous pageReturn to chapter overviewNext page

热力图,支持自定义底图展示(散点图)、地图的热力图(自主地图及 GIS地图)。通过热力图可以简单地聚合大量数据,并使用一种渐进的色带来表现,最终效果一般优于离散点的直接显示,可以很直观地展现空间数据的疏密程度或频率高低。



制作热力图

自定义底图

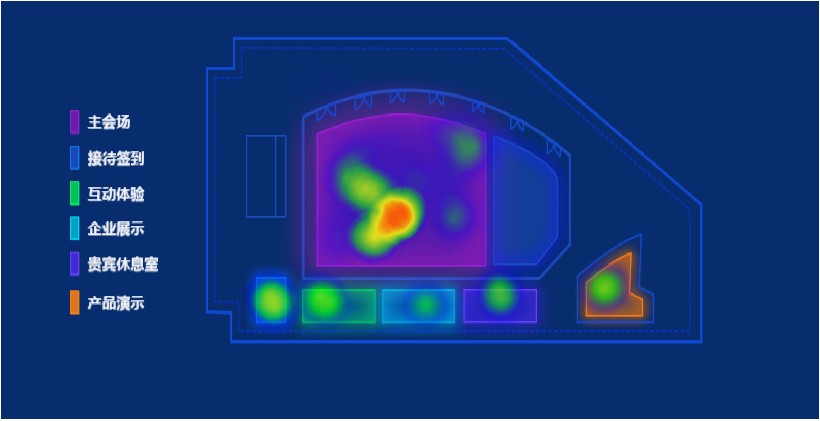

新建热力图,在列轴行轴上绑定合适的字段;或者绑定数据后,点击绑定字段前的图标或通过字段下拉菜单中的图表类型 - 更多,转化为热力图,通常会在组件增加背景图片,说明分析的场景。

HeatMap

地图热力渲染

o通过地图列定位

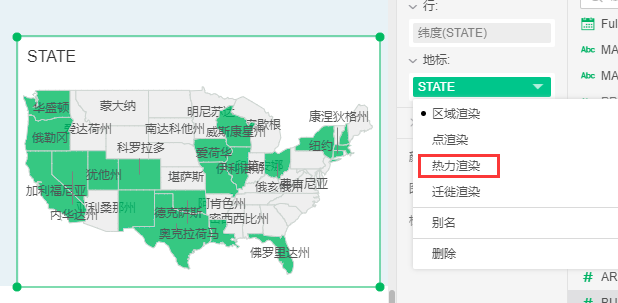

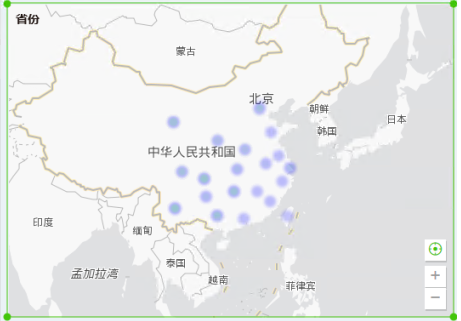

绑定地图列后,打开绑定字段的下拉列表,转换为热力渲染。

HeatMap2



HeatMap3

o通过经纬度定位

绑定经纬度后,打开绑定字段的下拉列表,转换为热力渲染。



热力效果

提供了两种热力效果展示形式:彩虹热力展示,自定义渐变热力展示。选中热力图,在其右侧面板-设置中打开热力效果的下拉菜单,用户可根据自己的需要设置想要的热力展示效果。

HeatMap4

彩虹热力展示:

HeatMap5

HeatMap9

自定义渐变热力展示(设置颜色由绿色向蓝色渐变):

HeatMap6



HeatMap10
