<< Click to Display Table of Contents >> 当前位置:  制作可视化报告 > 图表  设置图表格式 复制链接 回到主页

❖组件格式

用户可设置图表的整体格式，也可单独设置图表不同区域的格式。图表的整体格式即组件格式。

选择组件，在右侧面板打开格式，打开组件样式的下拉菜单，如下图所示：

【字体】设置组件中文本的字体。

【字号】设置组件中文本的字体大小。

【背景颜色】背景颜色包括单色、双色、图片，用户可根据需要进行设置。

【粗体】设置组件中文本的字体为粗体。

【斜体】设置组件中文本的字体为斜体。

【下划线】为组件中的文本设置下划线。

【删除线】为组件中的文本设置删除线。

【字体颜色】设置组建中文本的字体颜色

【边框】可为组件添加边框，以及设置边框的格式和颜色。

【透明度】设置背景色的显示程度。

设置背景颜色：

• 图片：用户可以导入图片，在图片列表中点击图片的名称，可在右侧区域预览该图片。图片的类型分为拉伸、重复、九宫格缩放。

当图片类型为拉伸时，不能设定单位，图片按照当前图表的宽高比例进行显示，如下图所示：

当图片的类型为重复时，图片按照原图比例在图表上显示，不能设定单位。当原图比图表的小时，则在图表上进行重复显示，如下图所示：

当图片的类型是九宫格缩放时，用户可设定缩放位置，则当前图片在图表上以此位置区域进行缩放，设置顶部 100px, 底部 200px, 左 100px, 右 200px 如下图所示：

•单色：当选择图表的背景类型为单色时，用户可设定背景的颜色以及渐变类型，本产品提供多种颜色渐变类型，用户可根据需要进行选择。

•双色：当选择图表的背景类型为双色时，用户可设定开始的颜色、结束的颜色，以及渐变类型，本产品提供多种颜色渐变类型，用户可根据需要进行选择。



❖图表的标题区域格式

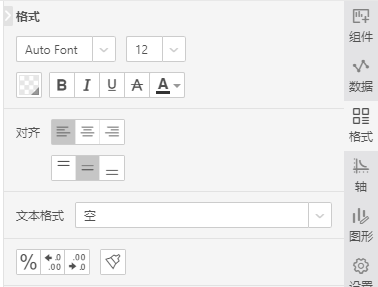

用户首先选中图表的标题区域，然后在右侧面板打开格式，即可设置标题的格式信息，如下图所示：用户可根据需求进行设置。

如下图所示，对标题进行格式的设置。



❖轴的标签区域格式

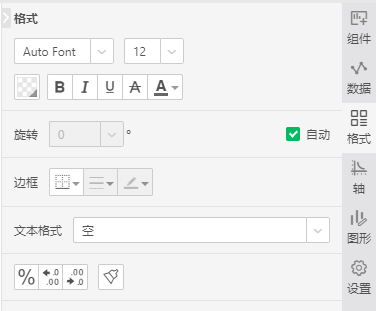

用户首先选中轴的标签区域，然后在右侧面板打开格式，即可设置轴标签的格式信息，如下图所示：用户可根据需求进行设置。

如下图所示，对轴标签进行格式的设置。



❖轴线格式

用户首先选中轴（在轴线设置），然后在右侧面板打开格式，即可设置轴线的格式信息，可对轴的显示颜色进行修改，如下图所示：

用户可根据需求进行设置。

如下图所示，用户对轴的颜色进行设置。



❖图表区域格式

用户选中图表区域，然后在右侧面板打开格式，即可给图表区域添加边框，以及设置背景颜色和透明度，如下图所示：

用户可根据需求进行设置。

用户给图表区域添加背景色以及添加左右下三个边框，如下图所示：

其中地图图表区域的局部格式，是对应地图各个区域及区域间隔线的格式，用户给地图的图表区域添加背景色及边框线后，如下图所示：



❖标记区域格式

标记未绑定颜色时，用户选中标记，然后在右侧面板打开常规，即可设置标记的格式信息，如下图所示：

用户可根据需求进行设置。

背景类型有四种：单色，渐变，图片，图案。其中单色，渐变，图片，请参看“图表美化-> 标记颜色 ” 和 “ 图标美化->标记图案 ” 的介绍。



这里详细介绍图案，选择图案后，界面如下：

【背景颜色】设置标记的背景色。

【图案颜色】标记图案的颜色。

设置后的图表显示如下（图案颜色 FFFF1C，形状 第一行第二个）：

对于点图、堆积点图、地图，除了上面的样式外，用户还可以设置边框

【曲线颜色】设置点的边框的颜色。

【线的样式】设置点的边框的样式。

设置后的图表显示如下（曲线颜色 FF2219，线的样式 2px 直线）：



❖标签区域格式

在图表上显示出标签，然后在右侧面板打开格式，即可设置标签的格式信息，如字体、字号、背景色、文字样式、对齐方式、旋转角度、边框等：

设置格式，图表显示如下：



❖图例的标题区域格式

用户首先选中图例的标题区域，然后在右侧面板打开格式，即可设置图例标题的格式信息，如下图所示：用户可根据需求进行设置。

如下图所示，对图例标题进行格式的设置。



❖图例的标签区域格式

用户首先选中图例的标签区域，然后在右侧面板打开格式，即可设置图例标签的格式信息，如下图所示：用户可根据需求进行设置。

如下图所示，对图例的标签进行格式的设置。
