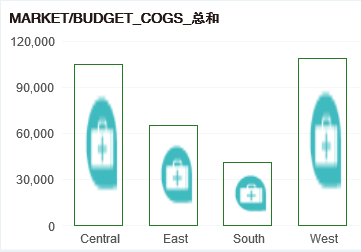

当图表类型是柱状图、饼图、环状图类型时，在美化界面上可设置标记的图案。在标记图案中用户可点击图片选项，打开图样编辑器来设定图片作为标记的图案。在图样编辑器对话框中用户双击左侧图片列表中的图片，则在右下方显示示例图片，用户可设定图片的类型，拉伸、重复、按比例重复。

当用户选择拉伸时，标记只是显示一个图片；当用户选择重复时，标记按照固定比例重复显示图片；当用户选择按比例重复时，用户可设定单位长度，如40000，则标记中每隔 40000 显示一个图片。当用户选择拉伸或重复时，不能设置单位，单位处于非激活状态。

用户还可拖拽当前查询中的数据段到图案行中，则在图表上生成相应的图例，当用户拖拽维度目录下的数据段时，在图表上生成非连续的图例；当用户拖拽度量目录下的数据段时，在图表上生成连续的图例。

用户还可在已拖拽的数据段的下拉列表中对图例的图案进行编辑。维度数据段的图案编辑对话框中存在边框、反转选项，当勾选边框时标记边缘会显示边框，当勾选反转后图例中的数据显示顺序颠倒。

当用户拖拽度量目录下的数据段时，度量数据段的图案编辑对话框中可设置图例的表现形式，可以按横向、纵向、格子、左倾、右倾、或斜格子的形式来展现。当勾选边框时标记边缘会显示边框，当勾选上对数刻度属性时，图例的范围是按照该数据段的值的对数显示。用户可自定义图例显示的最小值以及最大值。
