组件对齐

Previous pageReturn to chapter overviewNext page

两组件或多组件之间可以互相对齐。产品提供对齐按钮和对齐提示线,辅助用户对齐仪表盘上的多个组件。

通过对齐按钮对齐组件

组件右键菜单-对齐中有顶端对齐、底端对齐、左对齐、右对齐、垂直居中、水平居中、横向分布、纵向分布八个按钮,一键对齐多个组件,如下图所示。(若只选中了两个组件,则不会出现横向分布和纵向分布)

alignment001

以左对齐为例,为您介绍操作方法:按住Ctrl键,选中需要对齐的多个组件,右键菜单-对齐中左对齐组件按钮,如下图所示。

layout030

两个组件左端对齐,如下图所示。

layout031



通过对齐提示线对齐组件

当拖拽移动组件时,对齐提示线可有效辅助用户对齐组件。对齐提示线分为上对齐提示线、下对齐提示线、左对齐提示线、右对齐提示线、中间对齐提示线、中心对齐提示线。

上对齐提示线如下图所示:

layout032

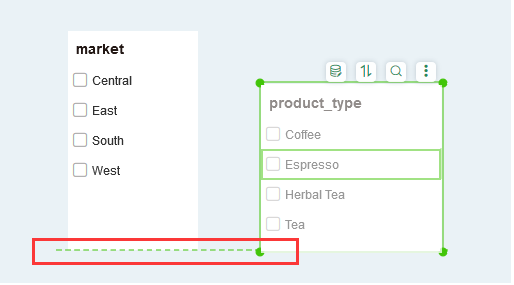

下对齐提示线如下图所示:

layout033

左对齐提示线如下图所示:

layout034

右对齐提示线如下图所示:

layout035

中间对齐提示线如下图所示:

layout036

中心对齐提示线如下图所示:

layout037
