制作仪表

Previous pageReturn to chapter overviewNext page

创建仪表

在右侧面板中,拖拽仪表组件到仪表盘编辑区。

Gauge001



绑定数据

选中仪表组件将鼠标移动至组件的工具栏处,用户可通过鼠标拖拽来实现对仪表组件的数据绑定。仪表组件只能绑定一个数据段。

仪表组件可接收任何类型的数据段,对维度数据段有三种统计函数:计数、不同值计数、精确不同值计数。而对度量数据段支持多种统计函数,用户可根据需求进行使用。我们有以下三种方法绑定数据段:

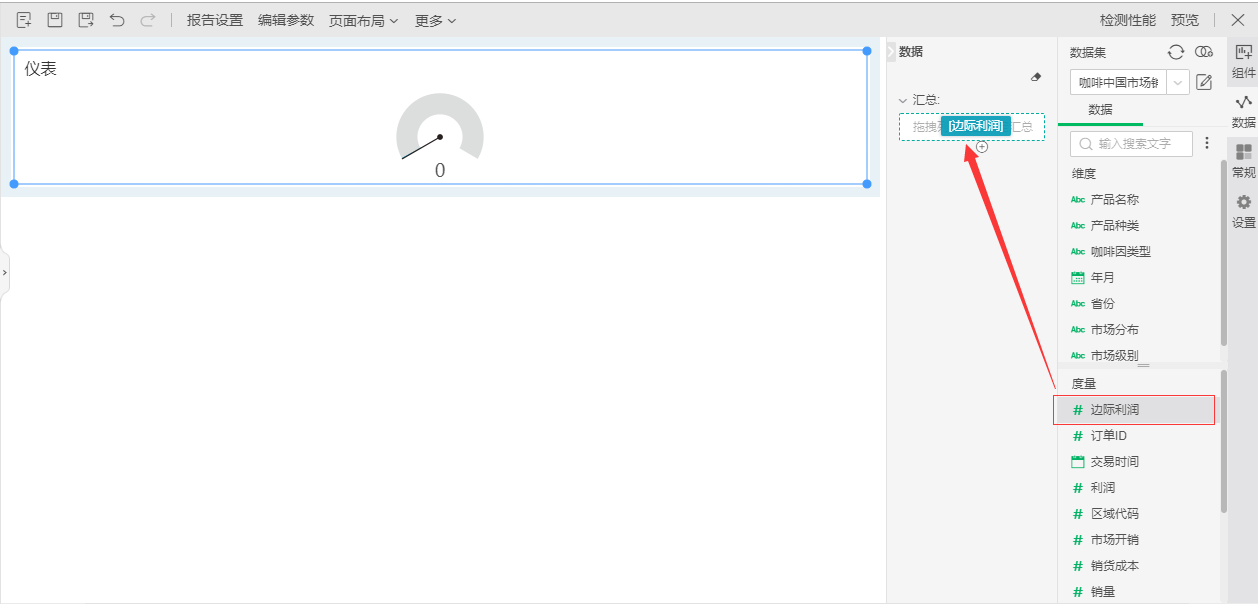

拖拽数据段到绑定窗口绑定,如图所示:

Gauge002

也可以拖拽数据段到绑定窗口替换绑定;

拖动数据段到仪表组件上实现绑定。如图所示:

Gauge003

也可以拖拽数据段到仪表组件上替换绑定的数据段。

双击查询树列表的数据段,实现绑定。



数据效果

V9.3版本仪表组件的数据效果优化,数据变化时,仪表组件的指针从当前位置转动到目标位置。

仪表盘组件绑定“订单ID”数据,下拉列表过滤组件绑定“市场级别”数据。保存报告,最终效果如下所示。

仪表盘-数据效果优化

移除数据段

移除绑定数据段,我们有以下三种方法:

绑定窗口的下拉列表中选择删除。

拖拽绑定窗口的数据段到查询树中实现移除。

点击绑定窗口右上方的清空按钮。
