钻取

复制链接

1. 概述

1.1 功能简介

钻取包括上钻、下钻,适用于表、交叉表、图表,图表钻取时会影响其它组件数据联动。

数据字段之间存在层次关系,例如国家包含省,省包含市,钻取与绑定数据字段的层次有关。

1.2 应用场景

通过钻取功能实现更细粒度的数据分析,例如从省份下钻至城市。

2. 功能说明

2.1 设置层次

要使用钻取功能,需要确保钻取的数据之间有层次关系。

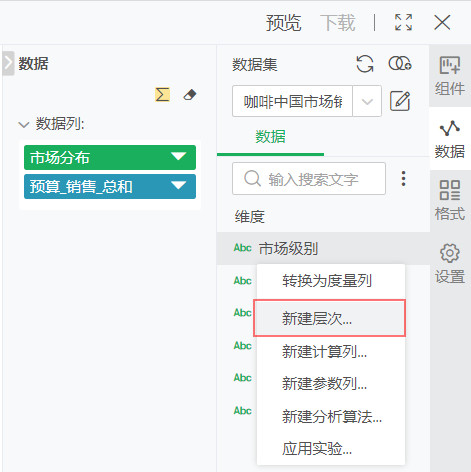

数据字段之间层次关系的确定是在查询中设置的,可以在查询数据字段右键选择新建层次,输入层次名称,则在维度目录下生成层次文件夹。您可通过鼠标的拖拽把数据段放到该层次中。

注意:

在该层次文件夹下数据段的排放顺序决定了数据段间的级别关系,默认排列在上方的数据段的级别最高,依次往下类推。

您也可以在数据集的元数据模式下新建层次,但该层次内容在制作报告时无法改变。

层次的详细介绍见数据层次

DataProcess_Linkage_DrillThrough1

2.2 下钻、上钻

下钻,即将存在层次关系的数据按更细一个粒度进行展示。

假设在查询中存在市场级别、市场分布、省份三个数据段,市场级别下一级为不同市场分布,市场分布下又细分到省份,绑定界面上绑定市场级别数据段,则在市场级别数据段前有个加号 “+”,当用户点击加号时,在绑定窗口中会增加比当前数据段级别低一级数据段。

上钻,是将已经下钻过的数据返回到上一粗粒度进行展示。

例如下钻到省份,则在市场级别、市场分布数据段前有个减号 “-”,当用户点击减号时,在绑定窗口中会移除所有比当前数据段级别低的数据段。

数据绑定区上下钻效果:

DataProcess_Linkage_DrillThrough1

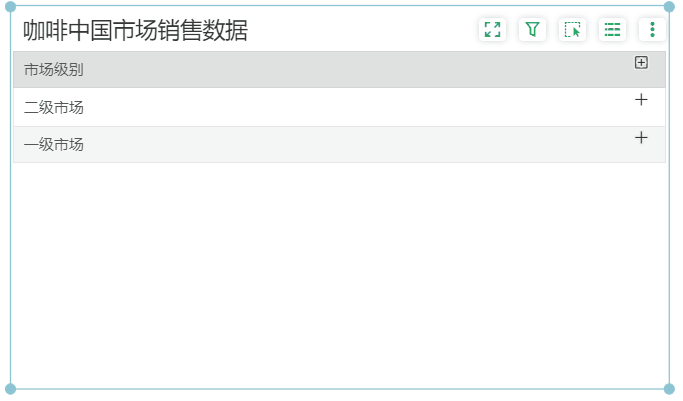

表格类组件若绑定了有层次的数据,会在单元格内显示“+”,下钻之后会显示“—”,点击每个单元格内的符号仅上下钻当前值,另外在表头区域还支持下钻所有DataProcess_Linkage_DrillThrough2以及上钻所有DataProcess_Linkage_DrillThrough3,可以快速将该列/行数据全部上钻、下钻,效果如下:

DataProcess_Linkage_DrillThrough2

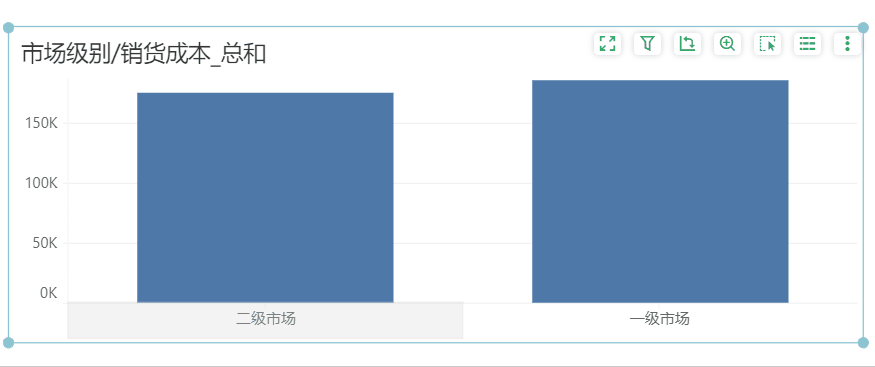

图表组件的上下钻符号在轴标签右上角位置,鼠标移入即可看到,上下钻效果如下:

DataProcess_Linkage_DrillThrough3

注意:

选中图表的指定区域再点击右上角“显示详细数据”按钮显示详细数据,则详细数据中只显示指定区域的数据。例如下钻了“一级市场”,则详细数据全部为一级市场数据。

2.3 钻取联动

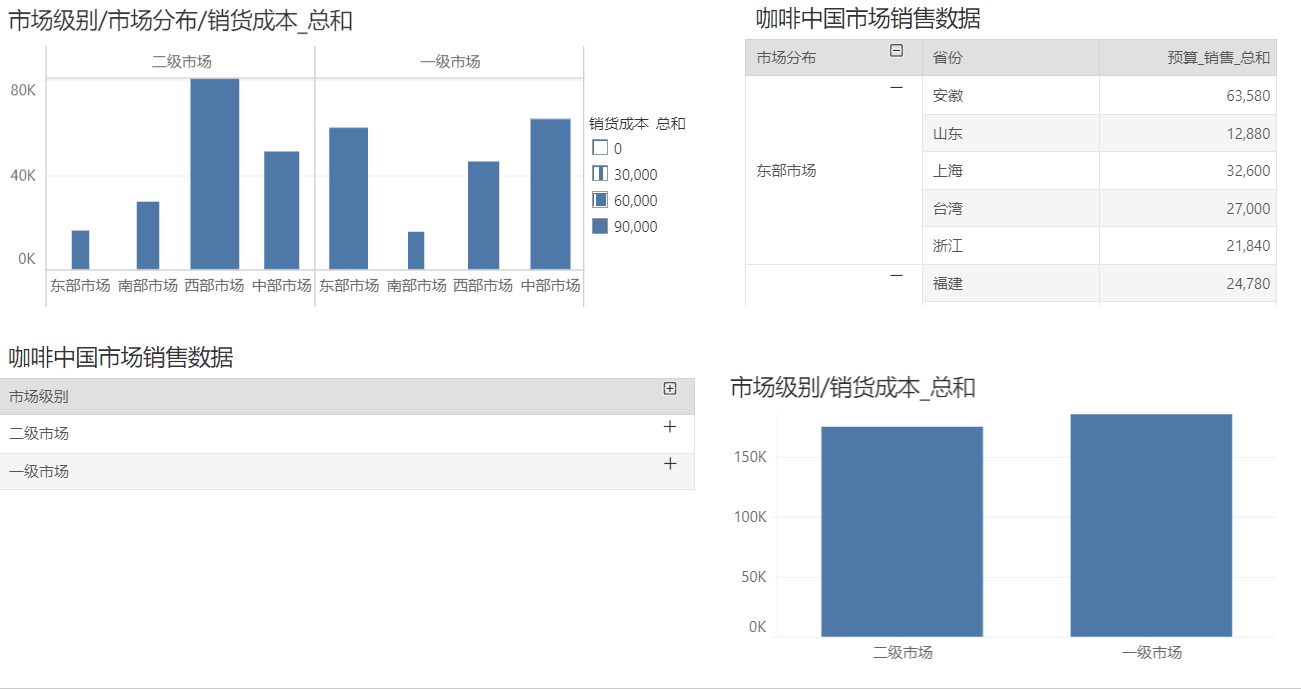

图表上下钻会带动联动其他图表,表、交叉表、自由式表格则不会,如下图:

DataProcess_Linkage_DrillThrough4
