1. 概述

1.1 应用场景

标记是图表中的重要部分,是体现数据可视化的关键元素。例如在柱图中标记以柱子形式体现数据,用户制作图表时通常需要对图表中的标记进行调整。

1.2 功能介绍

用户可以对图表中的标记进行设置以更好地实现数据可视化,例如标记的大小、颜色、图案等。

2. 设置

选中组件,在右侧编辑栏-【图形】中选择标记进行设置。

2.1 常见通用设置项

【大小】设置标记的大小,支持柱状图、3D柱状图、堆积柱状图、3D堆积柱状图、线图、堆积线图、点图、堆积点图、盒须图、面积图、堆积面积图、饼图、3D饼图、环状图、3D环状图、雷达图、填充雷达图、点渲染地图、迁徙地图等。

Mark_Size

【固定】固定饼图在绘图区域的大小比例,使其不受标签等其他因素挤压而产生大小变化,默认不勾选。仅饼类(饼图、3D饼图、环图、玫瑰图)图表组件可设置。

Mark_Pie_Fixed

【堆积负数】设置是否堆积负数。勾选堆积负数时,图表上的标记进行堆积,负数与负数进行堆积,正数与正数进行堆积。仅堆积柱状图、3D堆积柱状图支持标记堆积负数的设置。

举例:堆积前的图表如下图所示

Mul_eg1

进行堆积负数,修改图表类型为堆积柱状图后。下图勾选堆积负数后,由于A的“1”“3”为负数,故“1”“3”的利润进行堆积-,-124和-345堆积高度达到-369,B的“1”“2”为正数,故“1”“2”的利润进行正向堆积,234和594堆积高度达到828,如下图所示:

Mul_eg2



【提示信息】自定义标记悬浮或选中后的提示信息。您可以直接输入文本,提示信息就是所输入的文本,也可以通过脚本来控制所绑定字段的展示格式,写法为:{ 字段名称 ,数据类型 , 数据格式 },具体格式如下表。

内容

说明

字段名称

必须和绑定里面的名称一致,但是聚合要写成英文,例如 “ 总和 _SALES” 应该写为“Sum_SALES”。             字段中不支持空格,如行轴绑定的字段为Distinct Count_SALES 则在提示格式中应写成{col[“DistinctCount_SALES”],number,percent}。

数据类型

常用类型是 date, number。

数据格式

根据自己的需求输入需要的格式。

2.2 饼图

2.2.1 普通饼图、3D饼图

Mark_Pie

【起始角度】设置饼图的起始角度,按照逆时针旋转所设度数,旋转度数不能超过 360°,默认90°。

Mark_Strat

【分离饼图】设置饼图标记的分离尺度,分离饼图不能超 50%,默认0%。

Mark_Explode

2.2.2 环状图、南丁格尔玫瑰图

环状图、南丁格尔玫瑰图支持设置内半径、起始角度,其中环状图支持分离环状图。

Mark_Pie_2

【内半径】设置环状图的内半径,按照占标记大小的百分比,默认70%。

【起始角度】设置标记的起始角度,按照逆时针旋转所设度数,旋转度数不能超过 360°,默认90°。

【分离环状图】设置标记的分离尺度,分离饼图不能超 50%,默认0%。

2.3 线图、面积图、雷达图

Mark_Line

【样式】设置线的样式,支持四种样式。仅线图类、面积图、雷达图可设置。

【显示点】设置是否在标记值处显示点,默认不勾选。仅线图类、面积图、雷达图可设置。

【光滑曲线】设置曲线是否平滑显示,默认勾选。仅线图类、面积图可设置。

Mark_Line_eg

【允许断点(空值时)】设置当数据中有空值时是否显示断点,勾选则不显示。仅线图类、面积图可设置。

2.4 点图

【形状】设置标记的形状,支持自定义上传本地svg格式的图片。

Mark_Shape

显示基准线:设置是否显示图中的点在列轴、行轴对应的位置。

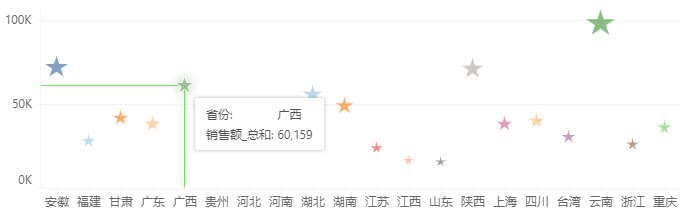

Mark_ReferenceLine

2.5 柱形图

Mark_Bar

【柱最大宽】设置柱子的最大宽度,输入所占绘图宽度的份数。

【圆角半径】设置柱子的圆角半径。

2.5 气泡图

【超出气泡隐藏】勾选超出气泡隐藏后,会将超出标记的标签隐藏处理。

2.6 组织图

Mark_Structure

【方向】设置组织图的展开方向,包含横向、纵向,横向是由左向右,纵向是由上到下,默认横向。

【值位置】设置标签值显示的位置。当方向是纵向时,位置是前置、后置,内部;横向时,为上方、下方、内部,默认内部。

【合并叶子】设置最后的叶子节点是否合并显示,默认自动。

Mark_Structure_EG
