1. 概述
1.1 应用场景
矩形树图是一种有效的实现层次结构可视化的图表结构，全称是矩形式树状结构图。
1.2 基本要求
图表 |
维度 |
度量 |
|---|---|---|
矩形树图 |
1个或多个 |
0-2个 |
2. 制作图表
在矩形树图中，通常绑定维度字段到【矩形树图】，绑定度量字段到【大小】和【标签】。
1)您可以在矩形树图中绑定省份、咖啡因类型，行列上分别绑定市场分布、市场级别，在标记组的颜色上绑定产品种类、大小、标签上绑定销量。

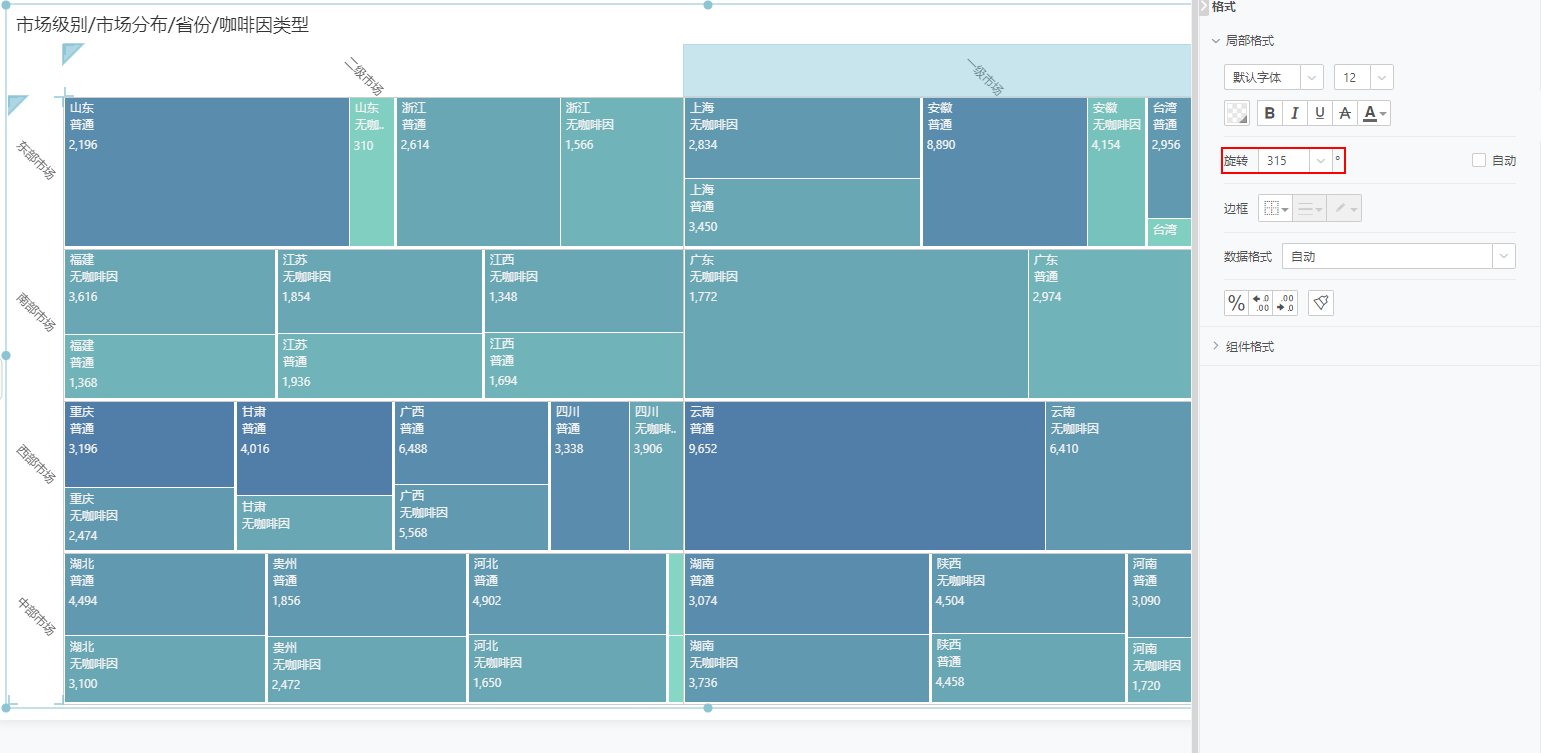

2)选择行轴、列轴上的轴刻度值，点击右侧的【格式 > 局部格式】，设置旋转为315o。
3)选中矩形树块中的文字，点击右侧的【格式 > 局部格式】，设置文本对齐方式为水平居中、上下居中。
4)点击右侧的【图形 >图例选择】，勾选隐藏图例产品种类_计数（颜色）、销量_总和。
3. 图表的其他设置
3.1 图表组件的的通用操作与设置
具体参考下表中的参考文档。
设置内容 |
参考文档 |
|---|---|
组件绑定字段、移除字段 |
|
替换组件数据集 |
|
查看与设置组件层级关系 |
|
组件全屏模式下编辑 |
|
设置组件格式 |
|
设置图表标记颜色、大小等样式 |
|
设置图表标题、图例、标记和标签 |
|
设置图表的分割线显示、对轴进行刻度、共享轴等设置 |
图表元素-轴 |
3.2 图表组件的数据处理与分析
具体参考下表中的参考文档。
设置内容 |
参考文档 |
|---|---|
设置数据分组 |
数据处理与分析-数据分组 |
对绑定的维度字段进行排序 |
数据处理与分析- 排序 |
设置图表过滤 |
|
对绑定的度量字段进行计算 |
|
设置图表的高亮、超链接、预警 |
|
对图表进行联动分析 |
|
查看图表数据 |
数据处理分析-查看数据 |
3.3 永洪全局函数与图表组件的脚本、函数
具体参考下表中的参考文档。
