1. 概述
1.1 应用场景
制作图表时,用户通常需要对图表中的图例进行编辑。
1.2 功能介绍
用户可以对图表中的图例位置、显示等属性进行设置。
2. 设置

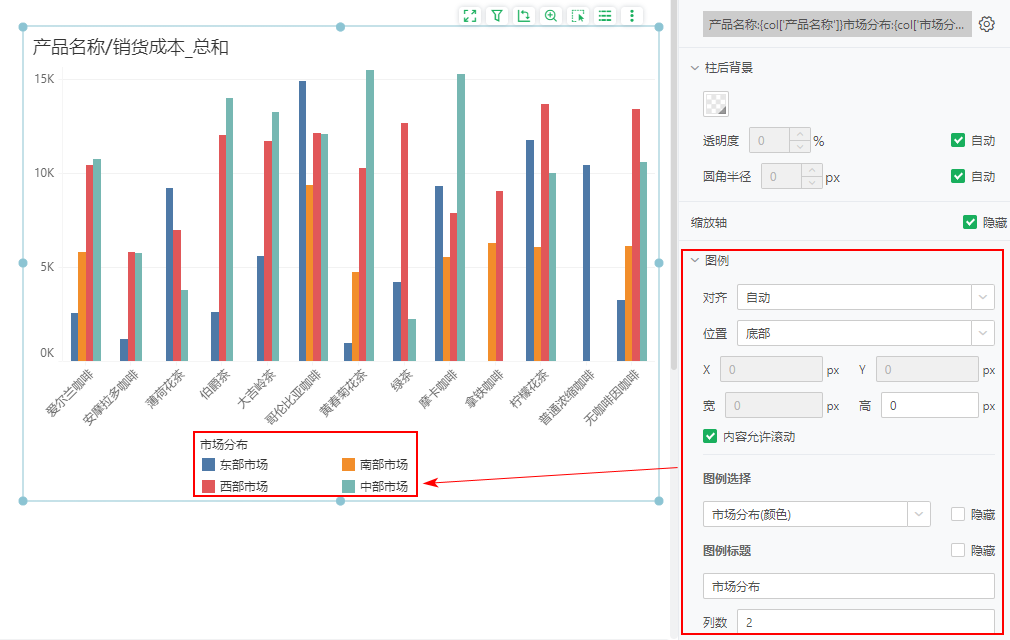

1)选中组件,在右侧编辑栏【图形】中选择图例进行位置的设置。
对齐:设置图例文本的对齐方式,包含自动、纵向、横向,默认自动。
位置:设置图例的位置,包含左、右、顶部、底部、飘浮,默认右。选择漂浮可以设置其具体XY位置和宽高。也可以选中图例进行拖拽来调整位置,当拖进某位置区域会触发响应区域,释放鼠标即可。
内容允许滚动:勾选后,图例显示不下的时候支持滚动查看,不勾选则截断展示。
2)对图例的显示进行设置。
图例选择:可以选择要设置的图例,勾选隐藏,隐藏后图例不显示。
图例标题:未勾选隐藏时,可以编辑图例的标题,也可以设置图例中显示的列数,勾选隐藏后图例的标题不显示,只显示列。
3)设置好后,图表会自动同步。
