自由式表格

复制链接

1. 概述

1.1 功能简介

自由式表格,支持灵活多样的数据展示方式,可以满足用户对表格特定格式的需求。

自由式表格编辑时默认处于元数据模式下。单选每一个单元格能够打开单元格数据设置界面,可以对自由式表格进行单元格的设置,点击仪表盘空白处可查看样本数据下的扩展效果。除了这个属性外还可以对它进行行和列的编辑,设置超链接,高亮,表格渲染等功能。这个章节主要介绍如何制作自由式表格,以及对表单元格和格式进行设置。

1.2 基本概念

元数据模式

单元格内显示字段名称,而不是数据值,如下图。

db_ComplexForm_free31

数据设置界面

单选每一个单元格能够打开单元格数据设置界面,可以对自由式表格进行格子的设置,包括聚合方式、排序、单元格类型、扩展类型、父单元格、单元格过滤等,如下图:

db_ComplexForm_free32



数据扩展

自由表的格子可以根据绑定的列数据进行扩展,包括横向扩展、纵向扩展;

横向扩展即数据从当前单元格开始,依次向右扩展,设置横向扩展后,前面会有一个“→”;

纵向扩展即数据从当前单元格开始,依次向下扩展,设置纵向扩展后,前面会有一个“↓”;

选择哪种这通常取决于您的分析需求以及展示的样式;

例如:

纵向展示省份数据,横向展示产品种类,统计各省份不同产品种类的销量情况,元数据模式如下图:

db_ComplexForm_free33

扩展后结果如下图:

db_ComplexForm_free34

1.3 应用场景

将不同数据源的数据展示到同一个表格中,实现不同数据源数据汇总;

单独过滤某一字段数据,其余数据正常保留;

基于单元格完成数据计算,类似于Excel单元格计算等;

以及一些复杂表格样式的情况,均可以使用自由式表格。

2. 操作步骤

1)添加自由式表格

从右侧组件中拖拽自由式表格组件到仪表盘编辑区。

2)绑定数据源

拖入自由式表格后,您可以通过从右侧面板“数据”中拖拽数据列到单元格中实现数据的绑定,如下图:

db_ComplexForm_free1

也可以先选中单元格,在“数据”设置区域,【类型】下拉框选择字段,如下图:

db_ComplexForm_free2

说明:

直接在数据列行拖拽字段绑定和类型的下拉选项中选择字段绑定,单元格中显示的数据不同,拖拽方式会显示字段名称,下拉选择方式会显示单元格的位置。



若需要替换绑定字段,直接拖拽一个数据列到要替换的字段上,则可替换原有数据段,如下图:

db_ComplexForm_free3

也可以直接切换“数据”区域的【类型】下拉选项。

若需移除绑定字段,可以选中单元格,使用Delete移除。

3)设置单元格数据

选中单元格,可以设置每个单元格数据属性,包括数据聚合类型、排序、单元格类型、扩展类型、父单元格、单元格过滤等。

4)查看数据扩展效果

点击自由表组件外空白区域或者预览,可以查看数据扩展效果。

3. 功能说明

3.1 设置单元格数据

在数据窗格的最上方会显示当前单元格绑定的数据集,例如“咖啡中国市场销售数据”。

【类型】不同类型的数据,包括常量、格间计算、数据列名(维度、度量)。

常量

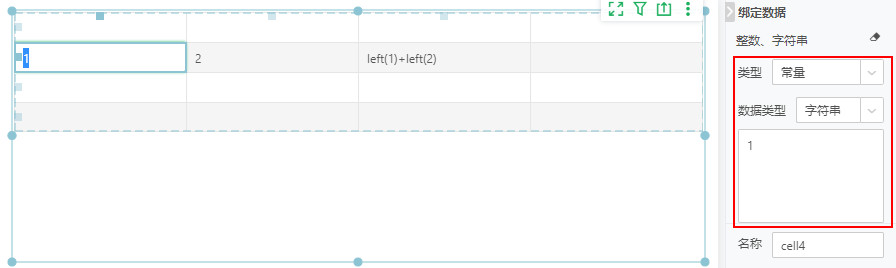

所见即所得,用户可以双击单元格直接编辑,也可以单击选中后键盘输入内容,还可以在选择“常量”后下方的输入框内编辑,如下图。

db_ComplexForm_free5

【数据类型】设置常量、格间计算的数据类型,包括自动、布尔、字节、字符、字符串、日期、时间戳、时间、双精度浮点数、单精度浮点数、整数、长整数、短整数、高精度,默认数据类型为自动。

格间计算

此功能是自由式表格特有的,通过引用其它单元格的值,计算出新的数据。您可以使用多种函数,包括格间函数、常用、基本、日期时间等等。您可以通过以下任一方式进行编辑。

双击单元格输入内容时,若以“=”开头,会默认将单元格类型设置为格间计算,您可以在=后面添加计算表达式,例如“=sum(A1:D1)”。

选中一个单元格,【类型】选择格间计算,在弹出的格间计算弹窗中编辑计算表达式,如下图。

db_ComplexForm_free6

例如有销售额、销量2列数据,我们可以根据这两列数据计算单价,如下图:

db_ComplexForm_free7

格间函数的使用说明请参考格间函数,其余函数参考基础函数

如需编辑计算表达式,有以下三种方式:

1)双击设置了格间计算所在单元格,进入“格间计算”弹窗编辑。

2)单击设置了格间计算所在单元格,再点击下面的“编辑”按钮,进入“格间计算”弹窗编辑。

3)单击设置了格间计算所在单元格,在“计算列”下面的文本框内直接编辑。

数据列

可以选择当前数据源下所有数据字段,选择后即绑定到单元格。

【聚合】可选空、总和平均值最大值最小值计数精确不同值计数不同值计数相关系数协方差中位数众数总体标准差总体方差乘积Pth百分位四分位数范围标准差标准误差平方和权重和方差加权平均,一共二十三种。维度数据默认为空,度量数据默认为总和。

选择不同的聚合类型,下方会相应的显示一定选项,可能是【和】、【P 】、【四分位数】。当聚合类型选择相关系数、协方差、权重和、加权平均时,需要设置【和】,选择绑定数据源下任意一个度量列;当聚合类型选择Pth百分位时,需要设置【P】,范围为[1,100];当聚合类型选择四分位数时,需要设置【四分位数】,范围为[0,4];选择其余的聚合类型,无需进行其他设置,故【和】置灰。

【排序】对绑定的数据列进行排序,包括无序升序降序按列排序手动排序定制排序

【名称】单元格的名称,组件中单元格名称必须唯一。单元格名称可以供格间函数引用。

选择常量时,默认为“cell”,当有多个常量单元格的时候名称规则为:cell,cell1,cell2...cell+n;

选择数据列时,维度字段默认显示“列名”,度量字段默认显示“列名_聚合类型”;当有多个数据列单元格的时候名称规则为:默认名称+n;

选择格间计算时,默认显示“cellScript”.当有多个格间计算单元格的时候名称规则为:cellScript1,cellScript2...cellScript+n。

【单元格类型】是指以一定的方式到查询中进行提取数据,包括自动、分组、细节和聚合。单元格上绑定字段为维度时,自动表示分组;单元格上绑定字段为度量时,自动表示聚合。度量字段需要先设置【聚合】为“空”,才能设置【单元格类型】。

【扩展类型】是指字段按照一定的方向进行扩展,包括空、横向、纵向。默认为空,不进行扩展。度量字段需要先设置【聚合】为“空”,才能设置扩展类型。

横向扩展,即将该单元格根据数据横向扩展为多个单元格,如下图:

db_ComplexForm_free8

纵向扩展,即将该单元格根据数据纵向扩展为多个单元格,如下图:

db_ComplexForm_free9

【支持展开】设置数据行的收起展开,默认为空。使用效果类似表格的钻取功能,具体使用参考数据收起与展开。

【纵向/横向父单元格】可以选择父单元格,会按照父节点的展开方式进行纵向/横向展开,数据之间有父子依赖关系。

单元格顶部、左侧有合并单元格时,产品自动设置父单元格情况如下:

纵向父单元格:同一列上的多个单元格合并为一个单元格,合并单元格上绑定维度列,默认为纵向扩展类型,再在其右侧的单元格上绑定维度列或度量列,合并单元格会自动设置为其右侧单元格的纵向父单元格。

横向父单元格:同一行上的多个单元格合并为一个单元格,合并单元格上绑定维度列,并设置为横向拓展类型,再在其下方绑定度量列或者维度列,维度列同样也设置为横向拓展类型,合并单元格会自动设置为其下方单元格的横向父单元格。

说明:

绑定度量列的单元格顶部存在横向拓展的合并单元格,左侧存在纵向拓展的合并单元格,会同时设置该单元格的横向父单元格和纵向父单元格。

举例:

市场分布和省份之间是有依赖关系的,东部市场不应该包含西部省份的数据,比如重庆,我们在自由式表格中绑定“市场分布”、“省份”,并设置纵向扩展,当不设置父单元格时,两个字段的数据没有任何依赖关系,结果如下:

db_ComplexForm_free37

为了只展示对应市场下的省份,需要给“省份”字段设置纵向父单元格为“市场分布”,如下图:

db_ComplexForm_free38

扩展后数据存在依赖关系,如下图:

db_ComplexForm_free39

【单元格过滤】对单元格数据进行过滤,具体使用参考单元格过滤

【动态计算】对度量列数据进行动态计算,具体使用参考动态计算

设置完成后,点击表格外空白区域,组件自动退出元数据模式,可查看数据扩展效果。

3.2 行列数

支持自定义表格的表头、行数、列数

在右侧面板【设置 > 行列数】中设置自由式表格的表头、行数、列数,如下图所示:

db_ComplexForm_free12

【行数】默认为 4,可以设置自由式表格的总行数。

【列数】默认为 4,可以设置自由式表格的总列数。

【表头行数】默认为0,可以设置作为表头的行的数量,当出现纵向滚动条的时候,被设置为表头行的行不会随着纵向滚动条的滚动而滚动。

【表头列数】默认为0,可以设置作为表头的列的数量,当出现横向滚动条的时候,被设置为表头列的列不会随着横向滚动条的滚动而滚动。

举例:

如下图所示的自由表,行列上数据较多,滑动横向、纵向的的滚动条,不方便查看表头的省份和产品名称。

db_ComplexForm_free4

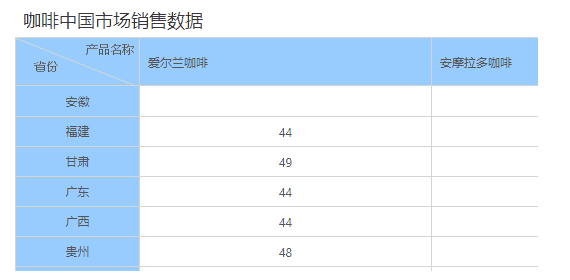

可设置表头行数、表头列数均为1,滑动自由表时,在固定位置查看表头的省份和产品名称。

db_ComplexForm_free5

3.3 选中整行/整列

非全屏和全屏模式下,选中整行、整列的操作具体如下。

非全屏:在单元格的最左侧、最上方会显示选中列、行的图标。移动鼠标到行、列图标上时,鼠标变为向左、向右箭头图标。点击即可选中整行、整列。

全屏:鼠标移动到行号、列号上,鼠标变为向左、向右箭头图标。点击即可选中整行、整列,左上角会显示选中的区域范围,如“B1:B26”。

Select_row_column

选中整行、整列后,用户可批量复制单元格内容、粘贴单元格内容、设置单元格格式等。

3.4 选项

固定显示滚动条

勾选右侧【 设置 > 选项 > 固定显示滚动条】,支持滚动的自由表格默认展示滚动条,方便用户滚动查看数据。(V10.0.1版本及以后可用)

宽自适应

勾选右侧【设置 > 选项 > 宽自适应】,会将根据自由表宽度自动等比缩放单元格宽度,不再显示横向滚动条。

db_ComplexForm_free2

说明:

列数较多时,压缩宽度会导致数据显示不全,您可以把鼠标移入单元格查看完整数据。

高自适应

勾选右侧【设置 > 选项 > 高自适应】,会将根据自由表数据扩展自动调整组件高度,不再显示纵向滚动条,如下图:

原始高度如下:

db_ComplexForm_free27

设置了高自适应后,预览结果如下:

db_ComplexForm_free28

支持打印组件背景

勾选右侧【设置>选项>打印组件背景】,可以在打印时保留背景图片;

db_ComplexForm_free11

分页

勾选右侧【设置 > 选项 > 分页】,可以对自由表设置分页,可选25、50、100、200行/页,也可以自定义输入数值。如下图:

db_ComplexForm_free29

例如设置10行/页,效果如下图:

db_ComplexForm_free30

通过底部的翻页控件可以快速跳转到某一页。

3.5 单元格

支持Shift选择连续的区域,Ctrl选择非连续的区域。

选中单元格后,您可以在【设置>单元格尺寸】中进行设置。

Table_CellSet

【列宽】设置单元格的列宽。

【行高】设置单元格的行高。

3.6 右键

编辑报告时,自由表的单元格支持插入行/列、删除行/列、复制单元格、剪切单元格、合并单元格、复制过滤条件/粘贴过滤条件、复制/粘贴高亮、隐藏行/列、显示行/列。

预览报告时,自由表的单元格支持复制内容。

【插入】以所选单元格为基准,做插入行/列的动作,包含:在上方插入行、在下方插入行、在前方插入行、在后方插入行。

【删除】以所选单元格为基准,做删除行/列的动作,包含:删除行、删除列。

【复制单元格】复制当前所选单元格的内容。

【粘贴单元格】在当前所选单元格上粘贴之前复制或者剪切的单元格内容。

【剪切单元格】剪切当前所选单元格的内容。

【合并单元格】将选中的可构成规整矩形的单元格合并为一个单元格,可通过按住ctrl键多选。

【复制过滤条件/粘贴过滤条件】复制/粘贴所选单元格的过滤条件。

【复制高亮/粘贴高亮】鼠标选中设置了高亮条件的单元格,复制后的高亮条件可粘贴到同一个自由表的其他单元格。

说明:

元数据模式下,设置了高亮的单元格,点击左下角的Highlight高亮图标可快速打开高亮对话框。

【隐藏】隐藏选中的行/列,隐藏后当前行/列在表格上将不可见,但根据该行/列做的其他数据关联不会受影响。

【显示】显示表格中隐藏的行/列。

【复制内容】点击选中单元格,也可使用Ctrl、Shift批量选中后复制内容。复制后的内容可粘贴到填报参数、自由表填报组件和Excel。

说明:

若绑定了多个数据集,仅支持同源的进行单元格过滤。

同源且已有过滤条件的单元格,粘贴后新单元格过滤会替换原有单元格过滤。

不支持对选中的多个单元格进行复制过滤操作。

编辑报告的元数据模式下在存在隐藏行/列时,点击显示隐藏行/列,会弹出显示隐藏行/列的对话框,会显示组件中绑定行/列的可见性、行号/列号,首个单元格的数据。用户可通过首个的单元格的数据确定要设置显示/隐藏的行列,通过点击第一列的眼睛图标即可。

Metadata_visivility

3.7 高级设置

包括刷新、隔离该元素以不受数据联动影响、输出Excel、CSV时,输出数据详情、输出Excel时,保留计算公式、组件缩放时,优先显示更多行列、动态计算时,空值按零参与计算。详情可参考表 > 高级设置

说明:

1.自由式表格不支持设置动画。

2.自由式表格不能设置表格滚动和溢出文本滚动。

其余通用设置请参考组件操作与设置

3.8 全屏模式下的自由表

用户可以在自由表组件的全屏模式下,以类似Excel方式进行使用,支持函数计算、复制Excel、导入Excel,以及一些快捷的交互操作。

3.8.1 复制/导入Excel中的数据进行函数计算

1)存在以下的Excel表数据,用户希望计算市场分布维度下各指标的小计值和合计值,省份维度下的利润值。

db_ComplexForm_Spreadsheet_RawData

2)在画布中添加一个自由表组件,点击右上角组件工具栏上的的全屏图标进入组件全屏模式。

db_ComplexForm_Spreadsheet_FullScreen

3)您可以将Excel中复制的数据粘贴到自由表,也可以点击顶部菜单栏上的Import图标导入Excel中的数据到自由表。

db_ComplexForm_Spreadsheet_PasteData

说明:

导入Excel时,若出现格式差异较大或数据内容丢失的情况,可能是由于Excel文件格式不兼容导致,可通过将Excel另存为最新的.xlsx格式后再重新导入。

4)计算设置具体如下。

a)在每个市场的最后一行下新增一行,计算小计值,小计的函数为sum,如计算中部市场下的月度目标,先选中对应的单元格后,点击顶部的fx进入格间计算对话框,输入sum(C3:C6),其他列的指标依次类推计算。

db_ComplexForm_Spreadsheet_SubTotal

b)在利润分析列后面新增一列计算利润值,其中省份的利润为销售额-成本。先选中湖北省份利润对应的单元格,点击顶部的fx进入格间计算对话框,输入F3-G3,其他省份的利润依次类推计算。

db_ComplexForm_Spreadsheet_Profit

c)在南方市场的下方新增一行计算合计值,目标的合计值为各个市场下的小计相加使用sum函数,先选中月度目标合计对应的单元格,点击顶部的fx进入格间计算对话框,输入sum(C7,C13,C19)。

db_ComplexForm_Spreadsheet_Total

5)格式设置可以通过顶部的工具栏菜单设置,也可以通过右侧编辑栏【格式】设置,如选中小计、合计的结果行,点击顶部工具栏上的背景颜色图标,设置颜色值为5B9BD5。

db_ComplexForm_Spreadsheet_BackgroundColor

6)最终展示结果如下图所示。

db_ComplexForm_Spreadsheet_Result

3.8.2 快捷操作

快捷键

o复制:Ctrl+C

o粘贴:Ctrl+V

o剪切单元格:Ctrl+X

o撤销:Ctrl+Z

o重做:Ctrl+Y

o删除:Delete

批量绑定字段:支持Ctrl、Shift选中多个字段,批量绑定到单元格内。

快捷替换:鼠标移动到选中单元格的边框区域,变为十字样式箭头,拖拽单元格中的内容到目标单元格进行替换。

快捷填充:选中一个区域的单元格后,右下角变为十字样式,可进行上下左右方向拖拽,可基于原来选中的区域快速填充到空白单元格。

o常量

若选中区域的单元格内容为常量数值,如数据之间为等差关系,填充单元格保持等差关系。

若选中区域的单元格内容不全为常量数值,填充单元格的数值内容各自依次加减1,非数值内容进行复制。

o字段、函数名:填充单元格内容为绑定的字段、函数名。

o公式:公式内的行号(1,2,3......)、列号(A,B,C)引用拖拽后自动按照当前位置递增行号/列号。

若为相对引用,例如“A2+B3”。

               左右拖拽时,公式里面的行号保持不变,列号依次递减/递增,向右依次变为“B2+C3、C2+D3......”。

 上下拖拽时,公式里面的列号保持不变,行号依次递减/递增,向下依次变为“A3+B4、A4+B5......”。

若存在绝对引用$,例如“$A2+B3。

 左右拖拽时,行号保持不变,列号依次递减/递增,向右依次为“$B2+C3、$C2+D3、$D2+E3......”。

 上下拖拽时,保持列号不变,行号依次递减/递增,向下依次为“$A3+B4、=$A4+B5、$A6+B7......”。

高亮同一数据集中的字段

点击Highlight_different_fields_in_the_same_dataset图标,选中某一单元格,同一数据集中的其他字段高亮显示。
