1. 概述

1.1 应用场景

组织图又名组织结构图、组织架构图等，是企业的流程运转、部门设置及职能规划等最基本的结构依据。

1.2 基本要求

2. 制作图表

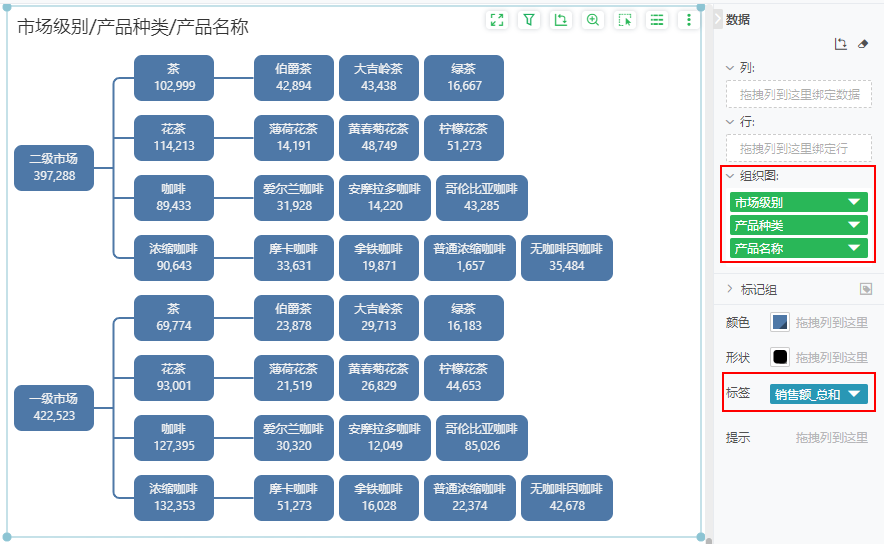

在组织图中，通常绑定字段到组织图区域，绑定数值到标签。

您可以在【组织图】中绑定一个字段，或者在 x / y 上绑定一个字段。

您可以在右侧设置栏-【图形】中对组织图进行标记的设置。

【方向】设置组织图的展开方向，横向是由左向右，纵向是由上到下，默认横向。

【值位置】设置标签值显示的位置。当方向是纵向时，位置是前置和后置，默认内部。

【合并叶子】设置最后的叶子节点是否合并显示，默认自动。

组织图支持钻取，主要是将分支收起和展开，钻取的符号在标记上，您也可以通过轴上绑定的层次数据前的下钻 / 上钻符号来实现钻取。具体钻取功能详见数据处理与分析-钻取。
