1. 概述

1.1 应用场景

3D模型是一种通过三维形象展示物体信息的图表，比如商场的3D模型。

➢说明：

3D模型为产品高级组件，需单独购买Y+Digital Twin（数字孪生）许可。

Desktop上超级会员支持3D模型组件，普通会员不支持。

1.2 基本要求

1.3 配置要求

该配置是客户端电脑的要求，不是指服务器，开发环境的电脑可以比推荐配置略低一些，但建议最好具有独立显卡。

2. 制作图表

1)在图表组件上拖拽3D模型组件到画布区域。

2)将本地准备好的obj、gltf、glb格式的3D模型压缩为rar、zip格式的压缩包。

由于obj模型的.mtl文件中定义了模型贴图，obj模型导入产品后，为避免贴图丢失，保证模型展示效果良好，请注意以下3点：

a)检查.mtl文件是否有贴图文件，若指向了本地路径，如C:\Users\水稻.jpg，请去掉路径，只留下水稻.jpg。

b)检查.obj文件中指向.mtl文件名称和压缩包中.mtl文件名称是否一致，如有不同，请修改为同名。

c)压缩文件时，需同时包含.mtl，.obj、贴图文件，并且.mtl，.obj名称需相同。

3)点击选择模型，在弹出的“选择模型”对话框中点击添加按钮，将本地准备好的rar、zip格式的3D模型压缩包上传。

4)选中上传后的模型，点击确定。

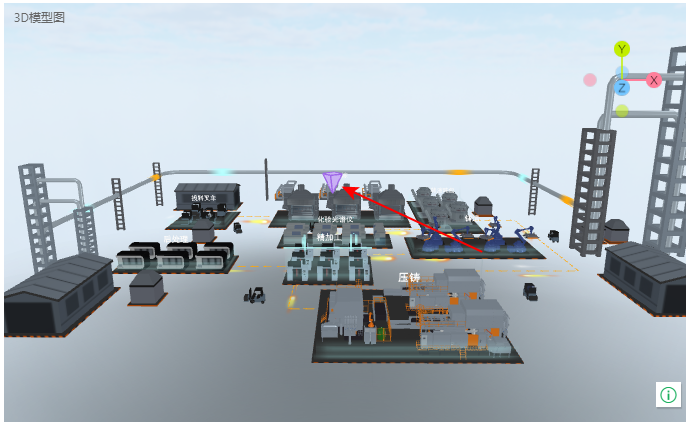

5)上传成功后，绑定模型名称、模型数据，3D模型显示效果如下。

➢说明：

模型名称上绑定列的值需要与模型名称相同，数据才能和模型匹配。

3. 功能交互

•旋转模型

您可以通过鼠标左键长按拖拽旋转模型视角。

•缩放模型

您可以通过鼠标滚轮的滚动实现模型放大或缩小。

•平移模型

您可以通过鼠标右键拖拽或者Ctrl+左键拖拽平移模型位置。

•移动组件

在自由布局下，鼠标悬浮于组件顶部，左键按照拖拽可调整组件位置。

•模型坐标系

模型坐标系是右手坐标系，X轴为红色，Y轴为绿色，Z轴为蓝色。编辑报告时，您可以通过点击右上角的坐标系圆点来快速切换视角

4. 功能说明

4.1 模型列表

点击右侧编辑栏【设置】，点击下拉图标展开模型列表，模型列表中列举了所有模型，您可以在选择模型时设置需要加载的模型层级。

隐藏：点击可见性图标可隐藏模型组、模型。

搜索：在搜索框中输入模型名称进行搜索。

位置：选中任意模型后，会显示当前模型的坐标，方便您调整光源、交互标记的位置。

缩放：调整模型缩放倍数，如果您的模型内部分元素和其他元素比例不一致，您可以自定义输入缩放比例进行缩放。

模型列表内选中模型时，会将相机聚焦到该模型，方便您做后续设置，例如下图：

4.2  模型管理

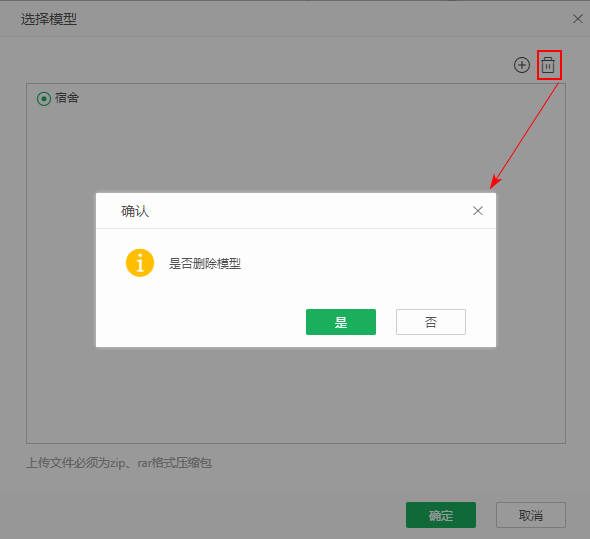

•删除模型

点击删除图标，在删除对话框中确认删除即可。



•同步模型

多C环境下，可以点击同步图标，同步模型对话框中将集群中其他节点的模型同步到当前节点。

4.3. 视角设置

选择模型后，视角设置下的默认视角，默认为空，还包括视角、参数、模型。其中参数为产品内置的参数以及自定义的报告参数，模型为导入模型的模型列表，视角为用户自定义的视角。选择一个默认视角后，报告加载时会自动定位到该视角，您也可以通过参数来动态控制默认视角。

视角操作包括添加、重命名、调整视角、删除、移动。

添加：先将模型调整到期望的位置，再点击视角的添加图标，编辑视角名称，点击完成图标。添加后的视角可用于多视角切换动画。

重命名：鼠标悬浮于视角名称区域，点击显示的重命名图标，在重命名的输入框中填写完，点击完成图标。

调整视角：鼠标悬浮于视角名称区域，点击显示的调整视角图标，通过旋转、平移、缩放操作切换模型视角，点击完成图标。

删除：鼠标悬浮于视角名称区域，点击删除图标，即可删除当前视角。

移动：鼠标移动到最右侧的拖拽图标上，变为可拖拽，可上下拖拽调整视角的先后顺序。

【视角传参】：点击视角传参后的编辑图标，在左侧的视角列表中选中视角，再在右侧传递参数区域中设置参数、参数值。

视角：3D模型组件已添加的所有视角的列表。

参数名：报告中的参数，可以在下拉选项中选择，也可以直接输入。

参数值：参数对应的值，可以输入单个、多个，多个值之间用英文逗号分隔开。

添加视角传参可以实现切换视角时同步修改参数值，当该参数值被其他组件用于参数过滤时，可以实现视角之间的数据联动。

➢举例：

报告中的工厂模型，如需切换不同的视角查看效果，可添加一个参数组件选择不同的选项实现。

【视角关联交互事件】点击编辑图标，进入“视角关联交互事件”对话框，先在左侧视角列表中选中视角，再在右侧设置要执行的交互事件。

视角：3D模型组件已添加的所有视角的列表。

对象类型：可选模型、标记。

对象名称：当对象类型选择“模型”时，可选模型列表内的任意模型，当对象类型选择“标记”时，可选添加到模型上的“交互标记”。

执行交互：可以选择交互事件，包括鼠标点击事件、鼠标移入事件、鼠标移出事件，当模型切换到该视角时，自动执行交互事件。

【视角关联模型动画】点击编辑图标，进入“视角关联模型动画”对话框，先在右侧视角列表中选中视角，再在右侧的关联动画列表中勾选上对应的动画。

视角：3D模型组件已添加的所有视角的列表。

关联动画：3D模型所有的动画，支持单选、多选、搜索动画，可以控制在某一视角下需要播放的动画。

按顺序依次播放：默认不勾选，勾选后按照动画顺序依次播放，不勾选时列表内已选的动画自动一起播放。

添加模型关联动画，可以实现切换视角时同步加载模型动画。您也可以不勾选前面的开关，此时切换视角将不再影响动画播放。

4.4. 场景设置

场景设置包括场景和环境特效。

下表列举了部分场景和环境特效具体设置与效果。

4.5 图形设置

图形设置包括绑定的模型名称、模型数据标签，默认不勾选，勾选后会显示标签。

标签显示方式：可选始终显示、鼠标悬浮显示，当勾选了名称标签、数值标签时，若标签分布比较密集，您可以选择鼠标悬浮显示，鼠标移入模型后查看标签信息，例如下图。

5. 典型功能场景

5.1 为不同的模型添加天空背景、地面样式

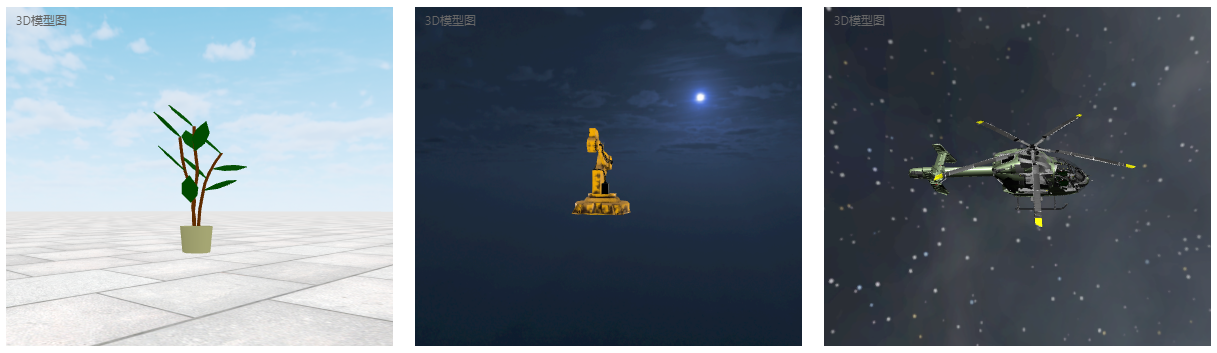

针对不同的模型场景，可以在右侧【设置 > 场景设置 > 场景】里面设置合适的天空背景、地面样式，效果如下。

5.2 增强模型展示效果

在右侧【设置 > 场景设置 > 环境特效】里面开启粒子效果，选择需要突出展示的模型添加围栏，效果如下。

5.3 按需开启模型内部动画

制作模型时，您可以为模型添加一系列动画效果，这些动画在模型文件内存储如下图：

导入模型后，默认会开启animations下面的所有动画效果，效果如下图。

您可以在右侧【设置 > 动画】中取消勾选的“默认开启模型动画”关闭动画效果，若只想开启部分动画，可以点击后面的“选择动画”按钮，在列表内勾选需要开启的动画即可。另外，您也可以添加一个按钮组件，在组件的【设置  > 脚本  > 提交时运行】里面添加脚本：图表1.modelAnimation=false，通过点击报告里面的按钮来关闭动画，也可以配置图表1.modelAnimation=true来开启动画，效果如下。

除了这些默认动画以外，您也可以在制作模型时添加点击动画事件，例如点击模型A时播放某一特定动画，点击事件动画命名时需要以“click_”，如click_TLCC，查看报告时点击对应的模型TLCC会播放动画click_TLCC，其余正在播放的动画会停止，效果如下。

➢说明：

即使默认没有开启模型动画，点击模型时也能开启点击动画效果。

5.4 聚焦模型特定视角展示信息

模型内定义了不同的生产工序节点，比如上面样例中的投料叉车、熔炼、化验光谱仪、转液吨包、铸造、压铸、精加工、后处理，每个设备对应了不同的生产数据信息，想要在大屏上依次聚焦到每个节点，并展示当前节点的数据信息，帮助业务人员了解每个节点的生产情况。

1)上传模型文件“工厂(去组合2)”，绑定模型名称和模型数据，模型名称列的值需要和模型列表里面的名称对应，例如模型列表里面是click_TLCC、click_HCL...，模型名称列的值也应该包含这些值，模型数据可以是模型对应的其他信息，例如节点、温度等，参考下图。

2)选中3D模型，使用鼠标缩放、调整位置，聚焦到某一个模型，例如click_TLCC，在右侧【设置 > 视角设置 > 视角】点击加号添加当前视角，并命名为“投料叉车”。

3)参考上一步骤依次添加各个设备节点的视角。

4)在报告内添加其它分析图表组件，并绑定生产数据，数据需要包含模型名称或节点，以便和3D模型完成联动。

5)选中3D模型，点击右侧【设置 > 视角设置 > 视角传参】后面的编辑按钮，选中左侧的视角，在右边列表内添加该视角需要传递的参数以及参数值，例如视角“投料叉车”传递参数“节点”，参数值为“投料叉车”。

6)将定义好的参数添加到其它分析图表组件的过滤条件中，如下。

7)选中3D模型，勾选右侧【设置 > 动画 > 轮播】，选择动画类型为“多视角切换”，并定义好动画时长、动画间隔，预览即可查看联动效果，如下：

您也可以将默认视角设置为某一参数，例如?{视角}，通过下拉参数或者其他图表组件传参来动态传递?{视角}，以实现灵活切换视角，并查看该视角下的其他数据信息。

5.5 切换到某一视角时，播放某一特定动画效果

以场景4里面定义的视角为例，您可以点击右侧【设置 > 视角设置 > 视角关联模型动画】后面的编辑按钮，在页面内定义每个视角下需要播放的动画信息，例如投料叉车视角播放投料叉车的点击动画。

切换到视角时会自动播放设置的关联动画，效果如下。

➢说明：视角里面关联的动画不受是否勾选“默认开启模型动画”控制，只要切换到一个视角，就会播放该视角下关联的动画。
