柱形图

复制链接

1. 概述

1.1 应用场景

柱状图是比较类图形的一种,它通过垂直或水平的柱子显示不同类别间的数值对比。

1.2 基本要求

图表

维度

度量

柱状图

0个或多个

1个或多个

3D柱状图

0个或多个

1个或多个

堆积柱状图

2个或多个

1个或多个

3D堆积柱状图

2个或多个

1个或多个

本文后面第二小节会对不同柱状图分别进行介绍。

2. 制作图表

2.1 柱状图

在柱状图中,通常沿横坐标轴组织类别,沿纵坐标轴组织值。您可以用来比较两个或以上的数据。

1个维度和1个度量

举例:

比较各产品的销售额,将“产品名称”维度字段拖入【列】,“销售额”度量字段拖入【行】。为了美观和数据区分更明显,您还可以使用标记组,将“产品名称”维度字段绑定在【颜色】上。关于标记组的使用具体详见组件操作与设置-标记组

Bar_eg1

多个维度和1个度量

您也可以绑定多个维度字段,比较不同系列下同类别的数据或同系列下不同类别的数据。

举例:

在上诉例子中,将“市场级别”绑定在【列】上的产品名称上方,我们可以通过图表分析各市场级别下不同产品的销售额。

Bar_eg2

1个维度和多个度量

如果您希望比较不同列表下各个数据的值,您可以绑定多个度量列。

举例:

分析不同产品名称的销售额、利润情况。

1)将“产品名称”绑定到【列】,“利润”和“销售额”都绑定在【行】上,

2)为了区分不同产品名称的数据,在【标记组】下将“产品名称”绑定到【颜色】上。

Bar_eg3

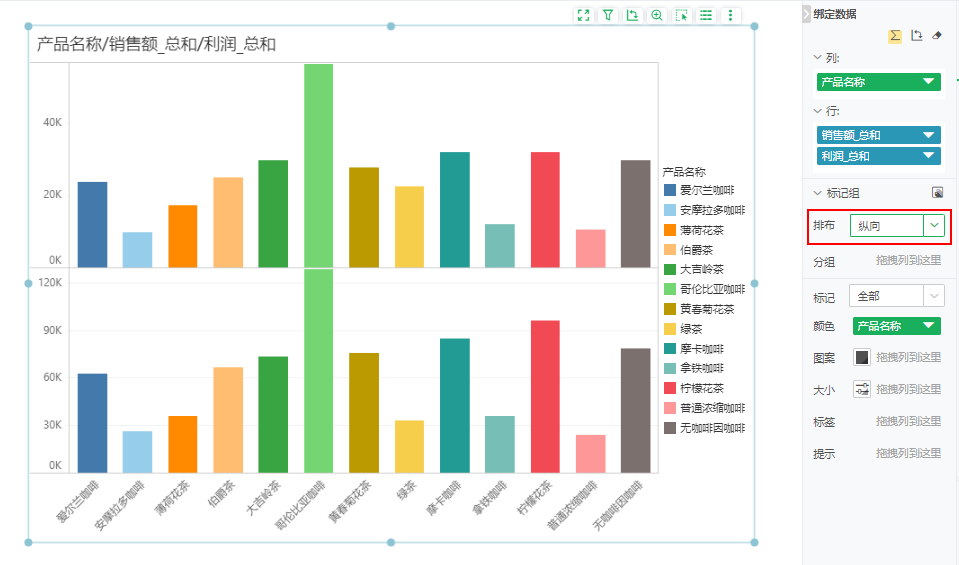

在【标记组】下排布中将标记组的排布方式设置为纵向,效果如下图所示。

Bar_eg5

在【图形 >  图形设置】的选项中,分别取消隐藏的销售额_总和、利润_总和的数值标签。

Bar_eg6

Bar_eg7

您也可以在【标记组 > 标签】处绑定数据列。

2.2 3D柱状图

3D 柱状图使用三维透视效果显示数据,使用隐藏的第三条数值轴。其他均可参考柱状图。

3DBar_eg

2.3 堆积柱状图

堆积柱状图既可以直观地看出每个类别的值,还能够反映出各系列总和的图表。图表中每一根柱子代表一个大类别的具体数值;柱子中的每一层,代表一个小类别,层高代表小类别的具体数值。您可以比较每个系列的数据总量,反映各系列中不同类别的大小。

举例:

分析各产品种类的销售额和各种类中各产品的销售额。

1)将“产品种类”维度字段拖入【列】,“销售额”度量字段拖入【行】。

2)将“产品名称”维度字段绑定在【标记组 > 颜色】上,可区分产品的数据,在【标记组 > 标签】上绑定‘销售额”可查看具体数值。

StackedBar_eg1

3)在【图形 > 图形设置 > 标记】设置中,勾选上【显示汇总值】。

StackedBar_eg2

注意:

勾选【显示汇总值】后,标记的标签值都会显示在标记内部。

2.4 3D堆积柱状图

3D 堆积柱状图是在3D柱状图的基础上使增加三维透视效果,用于显示数据。

3DStackedBar_eg

3. 美化图表

柱状图、堆积柱状图支持设置柱后背景,您可以在右侧编辑栏的【图形 > 柱后背景】中设置“背景颜色”、“透明色”和“圆角半径”。

【背景色】设置柱子背景条的颜色,默认透明色。

【透明色】设置背景色的透明度,默认自动,为35%。

【圆角半径】设置柱子背景条的圆角半径,默认自动,即跟随标记的圆角半径。

Bar_markbackground_view

4. 其他特殊形态的图表

4.1 标靶图

您也可以在柱状图的列上绑定一个维度字段,行上绑定了两个度量字段,标记组的排布设置为重叠,实现以下特殊形态的标靶图。

Target_chart

您还可以在柱状图的行上绑定一个维度列,列上绑定一个度量列,标记组-提示上绑定一个度量列,再在标记上设置目标线,实现以下特殊形态的标靶图。

Target_chart_2

具体的操作步骤如下:

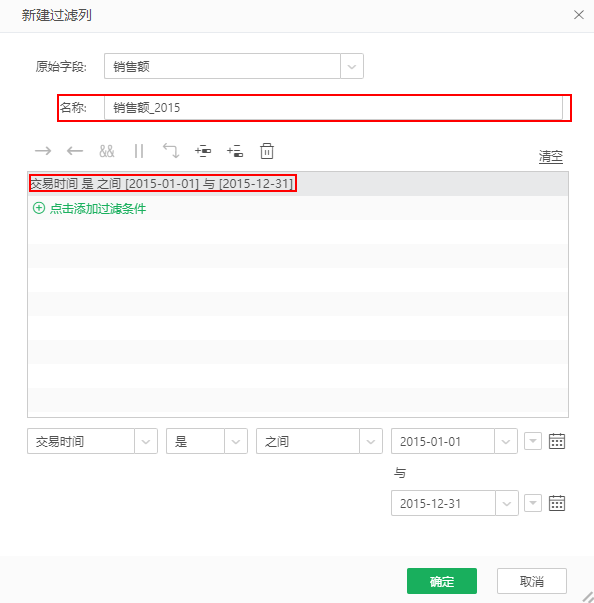

1)点击“销售额”数据列的【更多 > 新建过滤列】,在【新建过滤列】的对话框中,设置名称为“销售额_2015”,点击“添加过滤条件”,设置过滤条件为“交易时间是之间[2015-01-01]与[2015-12-31]”。如需了解过滤列的更多信息,详情请参考数据处理 > 过滤列

Target_chart_2_settings_new_filter_clolumn1

2)同样的设置方式,点击“销售额”数据列的【更多 > 新建过滤列】,在【新建过滤列】的对话框中,设置名称为“销售额_2016”,点击“添加过滤条件”,设置过滤条件为“交易时间是之间[2016-01-01]与[2016-12-31]”。

Target_chart_2_settings_new_filter_clolumn2

3)绑定数据,拖拽柱图到报告中,在柱图的行上绑定“产品名称”,列上绑定“销售额_2016”,标记组-提示上绑定“销售额_2015”。

Target_chart_2_settings_bind_data

4)目标线设置,选中柱图上的任一柱子,点击右侧【设置 > 分析 > 目标线】,点击添加目标线,在【目标线】的对话框中,设置名称为空,类型选择“线”,范围选择“单元格”,目标轴选择“销售额_2016”,目标值选择“销售额_2015”,下方的聚合类型选择“最大值”。点击“应用”,效果无误后,单击“确定”关闭。

Target_chart_2_settings_target

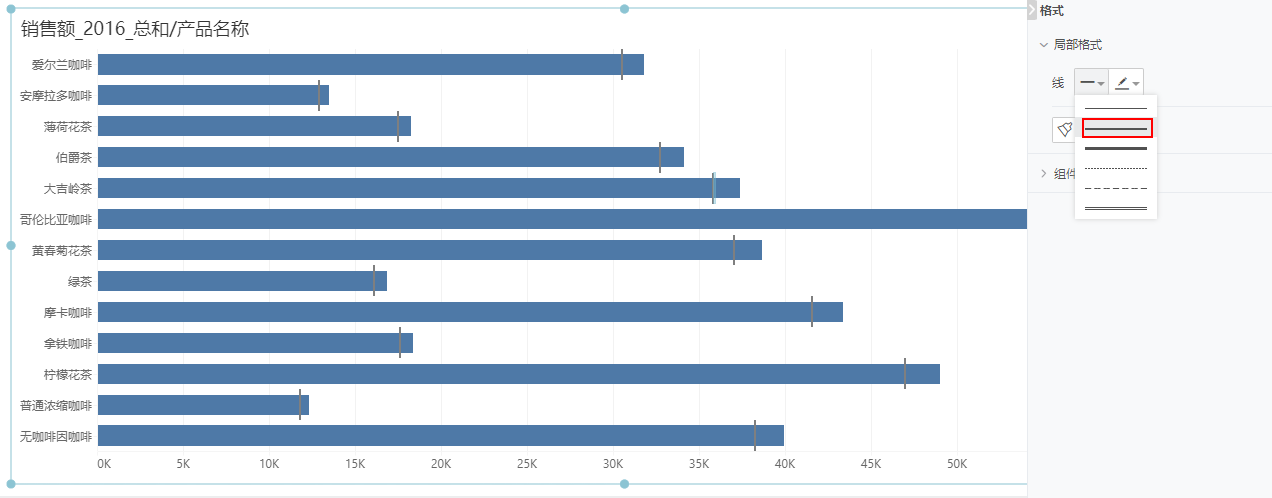

5)目标线样式设置,选中目标线,设置线样式为加粗的实线,最终标靶图的效果如下。

Target_chart_2_settings_line_style

4.2 条形图

4.2.1 普通条形图

您也可以在柱状图的行上绑定一个度量列,列上绑定一个维度列,点击切换行列图标,交换行列绑定的数据列,将柱状图变为条形图。

Bar_chart

4.2.2 平行条形图

您可以在柱状图的行上绑定两个度量列,列上绑定一个维度列,设置标记组的排列为纵向,点击切换行列图标,此时标记组的排布方式变为横向,平行柱状图变为平行条形图。

Parallel_bar_chart

4.2.3 对比条形图

您可以在4.2.2平行条形图的基础上,在【轴 > 列轴】设置中,将销售额_总和的反转刻度设置为是,将平行条形图变为对比条形图。

Contrast_bar_chart

4.2.4 玉珏图(环状条形图)

现有的柱状图组件不支持设置为玉珏图,您可通过自定义绘图实现。

Ring_bar_chart

添加自定义绘图组件后,点击自定义JS代码,Chart选择AntV_G2Plot,在JS代码区域,粘贴以下代码。

import { RadialBar } from '@antv/g2plot';



const data = [

 { 产品种类: '柠檬水', 销量: 5 },

 { 产品种类: '白开水', 销量: 100 },

 { 产品种类: '可乐', 销量: 120 },

 { 产品种类: '雪碧', 销量: 150},

];



const bar = new RadialBar($container, {

 data,

 xField: '产品种类',

 yField: '销量',

 maxAngle: 270, //最大旋转角度,

 radius: 0.8,

 innerRadius: 0.2,

 barStyle: {

   lineCap: 'round',

 },

colorField: '销量',

 color: ({ 销量 }) => {

   if (销量 > 100) {

     return '#36c361';

   } else if (销量 > 100) {

     return '#2194ff';

   }

   return '#ff4d4f';

 },

 });

bar.render();

点击执行,预览图表效果,确认无误后,点击确定。

更多有关自定义绘图的使用,详情请参考自定义绘图

4.2.5 动态条形图

animate_js_view

详情请参考脚本实现动态增长排序

4.3 组合图

您可以在柱状图的行上绑定两个度量列,列上绑定一个维度列后,选择图表上任意一条柱子,点击右下角的切换图表,选择图表中的折线图,将组合图表由柱状图+柱状图变为柱状图+折线图。

Bar_polyline_chart

您也可以选择图表中的面积图,将组合图表中的柱状图+折线图变为柱状图+面积图。

Bar_area_chart

您可以在堆积柱状图的列上绑定一个时间维度列,行上绑定两个度量列,颜色上绑定一个维度列,选中任一柱子段,点击右下角的切换图表,选择图表中的折线图,将组合图表由堆积柱图+堆积柱图变为堆积柱图+折线图。

StackedBar_polyline

您也可以选择图表中的面积图,将组合图表中的堆积柱图+折线图变为堆积柱图+面积图。

StackedBar_area

5. 图表的其他设置

5.1 图表组件的的通用操作与设置

具体参考下表中的参考文档。

设置内容

参考文档

组件绑定字段、移除字段

绑定字段、移除字段

替换组件数据集

替换数据集

查看与设置组件层级关系

组件层级

组件全屏模式下编辑

组件全屏

设置组件格式

格式

设置图表标记颜色、大小等样式

组件操作与设置-标记组

开启图表动画

组件操作与设置-组件的动画

设置图表标题、图例、标记和标签

图表元素-标题图例标记标签

设置图表的分割线显示、对轴进行刻度、共享轴等设置

图表元素-

5.2 图表组件的数据处理与分析

具体参考下表中的参考文档。

设置内容

参考文档

设置数据分组

数据处理与分析-数据分组

对绑定的维度字段进行排序

数据处理与分析- 排序

设置图表过滤

数据处理分析-过滤汇总过滤

对绑定的度量字段进行计算

数据处理与分析-同环比动态计算其他计算

添加目标线和趋势线

图表元素-目标线趋势线

设置图表的高亮、预警

数据处理与分析-高亮预警

设置图表的交互,包括超链接、其他交互

数据处理与分析-超链接其他交互

对图表进行联动分析

数据处理分析-笔刷联动缩放钻取组件传参联动

查看图表数据

数据处理分析-查看数据

图表标记上的数据洞察分析

增强分析 - 数据洞察

5.3 永洪全局函数与图表组件的脚本、函数

具体参考下表中的参考文档。

设置内容

参考文档

永洪脚本的全局函数

永洪脚本的全局函数-基本函数日期时间函数财务函数文本函数数学函数逻辑函数统计函数聚合函数对象自定义全局函数

组件级别的脚本

组件级别的脚本

组件通用函数

组件级别的函数-通用

图表组件的函数

组件级别的函数-图表
