1. 概述
1.1 应用场景
用户需要直观地显示某个指标的进度或实际情况。
1.2 基本要求
图表 |
维度 |
度量 |
|---|---|---|
仪表盘 |
0或1个 |
1个 |
2. 制作图表
仪表可以接收任何类型的数据段，对维度字段有三种统计函数：计数、不同值计数、精确不同值计数，对度量字段支持多种统计函数。
支持绑定指标值和目标值，绑定后，将以目标值作为最大值进行渲染。
2.1 仪表样式
仪表支持多种样式，你可以在右侧编辑栏-【格式】中设置仪表样式。
2.2 仪表刻度和范围颜色
您可以在右侧编辑栏-设置中的范围&刻度和颜色变化中设置仪表的刻度、值的显示颜色、范围的显示颜色。
【最小值】设置仪表的起始刻度值。
【最大值】设置仪表的最大值。
【次要刻度】设置在仪表的表盘上两个相邻刻度间的步长值。
【主要刻度】设置在仪表的表盘上两个显示刻度值之间的刻度的步长值。
【显示指标原始值】当仪表样式默认显示为百分比时，支持切换显示原始值。
【前颜色】设置仪表盘指标部分的颜色，支持渐变。
【背景色】设置非指标值的颜色，即背景色。
【指标值】设置指标值文字的颜色。
【副标题】设置仪表的副标题文字颜色，将在图表中显示。
【范围1】设置第一个范围，支持选择1/3值域点的值、1/2值域点的值，您也可以自定义输入数值。
【范围2】设置第二个范围，范围1选择固定值时，支持选择2/3值域点的值，范围1自定义数值时，范围2也自定义输入数值。
【范围3】设置第三个范围，范围2选择固定值时，支持选择最大值，范围1自定义数值时，范围3也自定义输入数值。
➢举例：

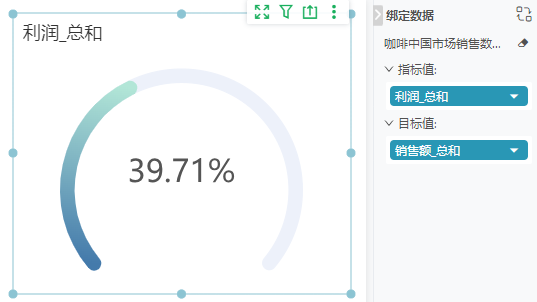

以下对仪表的指标颜色、背景色、范围颜色等进行了设置，设置内容和效果如图。
3. 图表的其他设置
3.1 图表组件的的通用操作与设置
具体参考下表中的参考文档。
3.2 图表组件的数据处理与分析
具体参考下表中的参考文档。
3.3 永洪全局函数与图表组件的脚本、函数
具体参考下表中的参考文档。
