1. 概述

1.1 应用场景

线图是趋势类图形的一种，用于反映连续型维度的数据变化的趋势。它不仅显示数据的增减，还能反映出增减速率、峰值等。一般情况下，折线图反映一段连续时间内数据随时间的变化趋势，其中 X 轴代表时间维度，Y 轴代表不同时间的度量值。一个折线图可用来分析多组数据随时间变化的情况，但数据不宜过多。

1.2 基本要求

2. 制作图表

➢举例1：

通过1个时间维度、1个维度和1个度量，分析各产品种类在每月的销售额变化情况。

1)拖入线图组件，将“交易时间”在更多菜单中新建日期表达式年月得到“年月_交易时间”并将该时间维度字段拖入【列】，“销售额”度量字段拖入【行】，将“产品种类”拖入【标记组>颜色】。

2)选中图表上的任一折线，在【标记组 >  线形】的选项中，勾选【显示点】。

3)在【图形 > 图例】的设置，图例标题隐藏，位置选择底部。

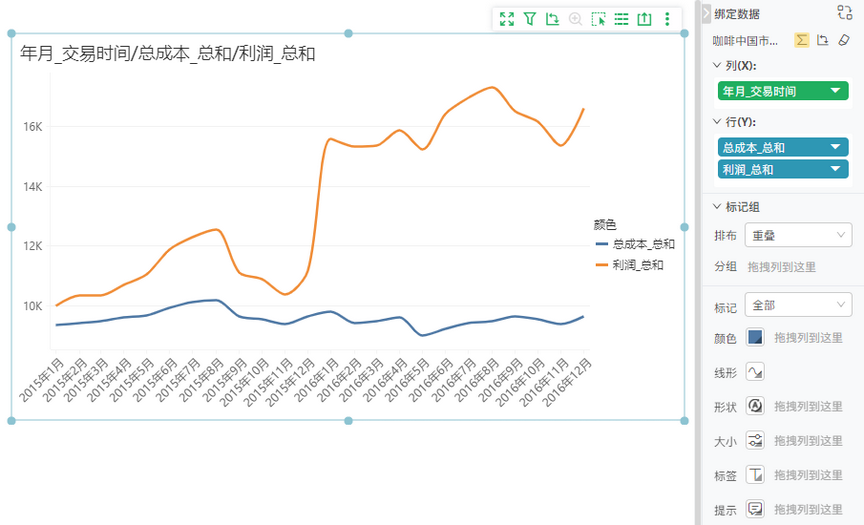

➢举例2：

通过1个时间维度和多个度量，分析每月不同指标数据对比情况。

1)将“年月_交易时间”时间维度字段绑定到【列】、“总成本”和“利润”度量字段绑定到【行】。

2)在【标记组 >  排布】选择重叠。

3)在【标记组 > 标签】中勾选“显示数值标签”，标签显示选“最大/最小”,范围选择线，用来显示每条线的最大最小值。

3. 图表的其他设置

3.1 图表组件的的通用操作与设置

具体参考下表中的参考文档。

3.2 图表组件的数据处理与分析

具体参考下表中的参考文档。

3.3 永洪全局函数与图表组件的脚本、函数

具体参考下表中的参考文档。
