1. 概述

1.1 应用场景

帕累托图是按照发生频率大小顺序绘制的直方图，表示有多少结果是由已确认类型或范畴的原因所造成。它是将出现的质量问题和质量改进项目按照重要程度依次排列而采用的一种图表。用户可以用来分析质量问题，确定产生质量问题的主要因素。帕累托图只能绑定一个度量字段，绑定后默认生成两列度量列，新生成的附属列名固定为“累计百分比”。绑定后会一同绘制线图、柱图，并生成以累计百分比为目标轴、值为80%的目标线，类似组合图。二八分析线可以更直观的表达出是在哪些条件作用下对结果产生了80%的影响。

1.2 基本要求

2. 制作图表

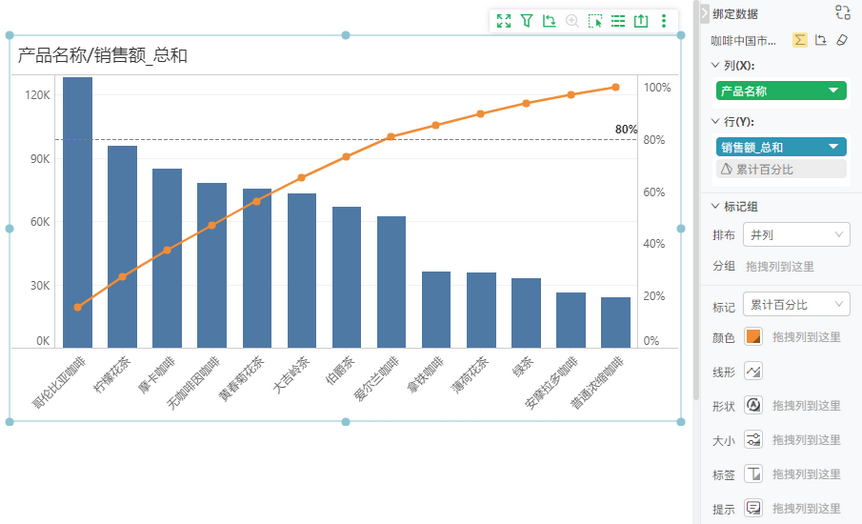

➢举例1：

拖入帕累托组件，将“产品名称”维度字段拖入【列】，“销售额”度量字段拖入【行】。

➢说明：

累计百分比是自动生成的附属列，不支持单独删除。删除绑定的普通度量列，附属列也会同时删除。

排布默认为并列。

标记默认为全部。您可以对线柱图进行标记上的绑定设置，参考组合图。

➢举例2：

您也可以制作组合图实现帕累托图的效果，具体步骤如下。

1)拖入柱状图组件，将“产品名称”维度字段拖入【列】，“销售额”度量字段拖入【行】两次。会形成“销售额_总和”和“销售额_平均”。

2)在“销售额_平均”下拉菜单中，将度量改为总和，图表类型改为线图。

3)在图表的左侧轴上点击排序图标对柱图进行降序排列。

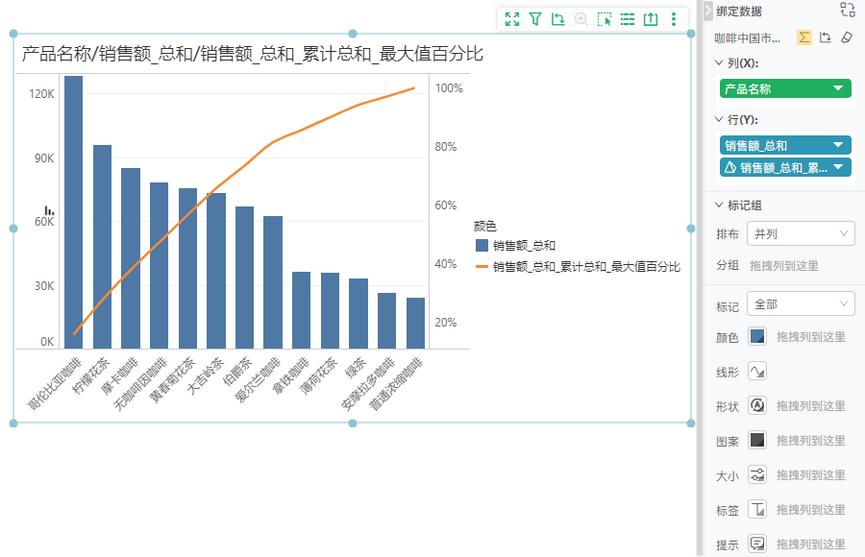

4)选择线图的度量字段添加动态计算器，设置为累计总计并添加从属计算，如下图。

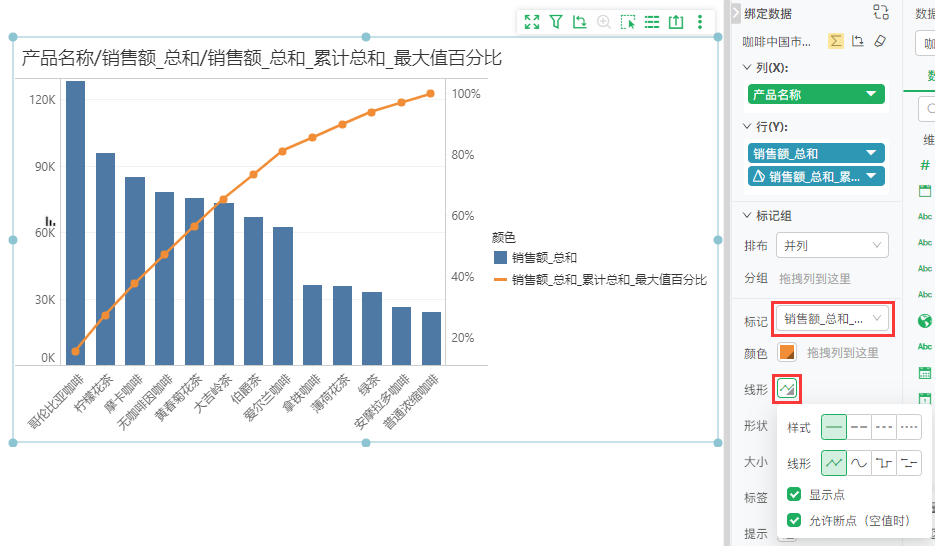

5)在【标记组 > 标记】选择线图的度量列，并在其下方的【线形】中设置直线并显示点。

4）在【设置>目标线】添加目标线设置为“销售额_总和_累计总和_最大值百分比”的80%，即设置为常量0.8。通过对目标线标签设置格式将其改为百分比类型。

3. 图表的其他设置

3.1 图表组件的的通用操作与设置

具体参考下表中的参考文档。

3.2 图表组件的数据处理与分析

具体参考下表中的参考文档。

3.3 永洪全局函数与图表组件的脚本、函数

具体参考下表中的参考文档。
