1. 概述

1.1 应用场景

象形柱图是属于柱形图的一种，通过其形态与物理对象的图画相似性来表达数据故事背景。象形柱图和柱形图的使用方法一致，主要用于多个分类间的数据的对比，可以用来显示一段时间内的数据变化或显示各项之间的比较情况。

1.2 基本要求

2. 制作图表

➢举例1：

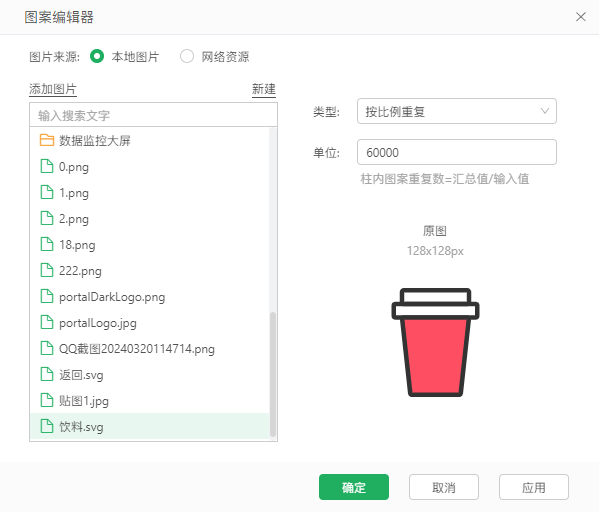

拖入柱状图，将“产品种类”维度字段拖入【列】，“销售额”度量字段拖入【行】。在【标记组>图案】中点击图片自定义柱子样式。

➢举例2：

您还可以利用组合图制作更为复杂的象形柱图，具体操作如下。

1）拖入柱状图，将“产品种类”维度字段拖入【列】，“销售额”度量字段拖入【行】两次，分别形成“销售额_总和”、“销售额_平均”。

2）在【行】中“销售额_平均”下拉菜单的图表类型中将柱状图切换为点图。

3）在【标记组>标记】中选“销售额_总和”，将图案改为三角形。

4）在【标记组>标记】中选“销售额_平均”，将“产品种类”列绑入到形状，并在编辑形状对话框中自定义各个维度的图案。

5）在【标记组>标记】中选“销售额_总和”，将“产品种类”列绑入到颜色，并自定义各维度颜色。在【行】中“销售额_平均”下拉菜单的度量由平均改为总和，并将标记组下排布类型改为重叠，右侧图形栏中隐藏各个图例。

3. 图表的其他设置

3.1 图表组件的的通用操作与设置

具体参考下表中的参考文档。

3.2 图表组件的数据处理与分析

具体参考下表中的参考文档。

3.3 永洪全局函数与图表组件的脚本、函数

具体参考下表中的参考文档。
