1. 概述
1.1 应用场景
迁徙地图是利用迁徙轨迹在地图上展示数据的来源和去向。
1.2 基本要求
图表 |
地理列 |
维度 |
度量 |
|---|---|---|---|
地图、GIS地图 |
2个地图列或4个经纬度列 |
0个或多个 |
0个或多个 |
2. 制作图表
➢举例1：
通过地图列分析迁徙路线情况，如下图是迁徙数据。
1）拖入地图组件，数据集选择典型功能演示/大屏/迁徙图，将“From”地图列拖入【地标】，点击地标处该列并在下拉菜单中切换到迁徙地图选项。了解更多 地图列 。
2）将“to”地图列拖入【地标>到达列】和【标记组>颜色】。
3）在【图形>图形设置】显示迁徙动画，下方图标选择飞机。
4）在【数据>标记组>大小】图标的下拉菜单处，大小改为10，高度改为5。
5）在【图形地图设置】勾掉显示范围的自动，并将展示层级选为省。
如需不显示迁徙动画上的起点和终点，勾选上【图形 > 图形设置 > 标记】下“隐藏端点”前的复选框。
➢举例2：
通过经纬度列分析迁徙路线情况，如下图是迁徙数据。
1）拖入GIS地图组件，将“出发经度”经纬度列拖入【地标】，会弹出“新建经纬度地标列”弹窗，需要在弹窗中在纬度处选择“出发纬度”。点击地标处该列并在下拉菜单中切换到迁徙地图选项。
2）将“到达经度”经纬度列拖入【地标>到达列】，会弹出“新建经纬度地标列”弹窗，需要在弹窗中在纬度处选择“到达纬度”。
除地图列和经纬度列以外，还可以通过计算列使用makeline函数构建空间对象进行迁徙展示。详情请参考计算列和计算函数-基础函数-基本计算函数-地理空间函数。

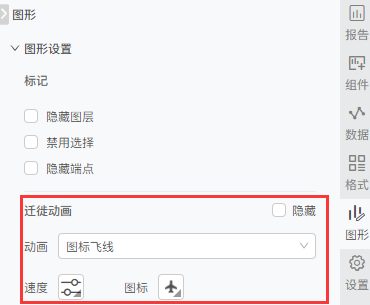

在【图形 > 图形设置 > 迁徙动画】可以设置迁徙动画，迁徙动画的飞线设置包括速度、图标、高度（设置位置【标记组>大小】）。
【动画】迁徙动画支持三种飞线，包括图标飞线、脉冲飞线、流向飞线，默认为图标飞线。迁徙动画支持隐藏与显示，默认不勾选隐藏前的复选框，即显示迁徙动画。
•图标飞线：从起点到终点的图标飞线，图标可以是系统内置的图标，也可以是用户自己上传的.svg格式的图标。
•脉冲飞线：从起点到终点的脉冲飞线，飞线为一段接一段的脉冲。
•流向飞线：从起点到终点的流向飞线，飞线从起点到终点渐渐消失。
➢说明：
Desktop上普通会员不支持迁徙动画，超级会员支持。
不同的飞线支持的设置略有不同，详细参考下表。
飞线 |
飞线设置项 |
说明 |
|---|---|---|
图标飞线 |
包括速度、高度、图标。 |
速度：飞线的流向速度，一共有6种速度，0，1，2，3，4，5。默认为自动，即3。速度为0时，没有动画，图标飞线动画不显示图标效果。数值越大，飞线速度越快。 高度：飞线的弧度，一共有6种高度，0，1，2，3，4，5。默认为自动，即3。高度为0时，没有弧度，飞线展示为直线。数值越大，飞线弧度也越大。 图标：飞线的图标，在图标的对话框中，系统内置了多个.svg格式图标供用户选择使用，也可以点击“自定义”，在“自定义形状”对话框中上传.svg格式的图标,详情请参考其他说明 > 自定义形状。
|
脉冲飞线 |
包括速度、高度 |
|
流向飞线 |
4. 图表的其他设置
4.1 图表组件的的通用操作与设置
具体参考下表中的参考文档。
设置内容 |
参考文档 |
|---|---|
组件绑定字段、移除字段 |
|
替换组件数据集 |
|
查看与设置组件层级关系 |
|
组件全屏模式下编辑 |
|
设置组件格式 |
|
设置图表标记颜色、大小等样式 |
|
设置图表标题、图例、标记和标签 |
4.2 图表组件的数据处理与分析
具体参考下表中的参考文档。
设置内容 |
参考文档 |
|---|---|
对绑定的维度字段进行排序 |
数据处理与分析- 排序 |
设置图表过滤 |
|
对绑定的度量字段进行计算 |
|
设置图表的高亮、预警 |
|
设置图表的交互，包括超链接、其他交互 |
|
对图表进行联动分析 |
|
查看图表数据 |
数据处理分析-查看数据 |
4.3 永洪全局函数与图表组件的脚本、函数
具体参考下表中的参考文档。
